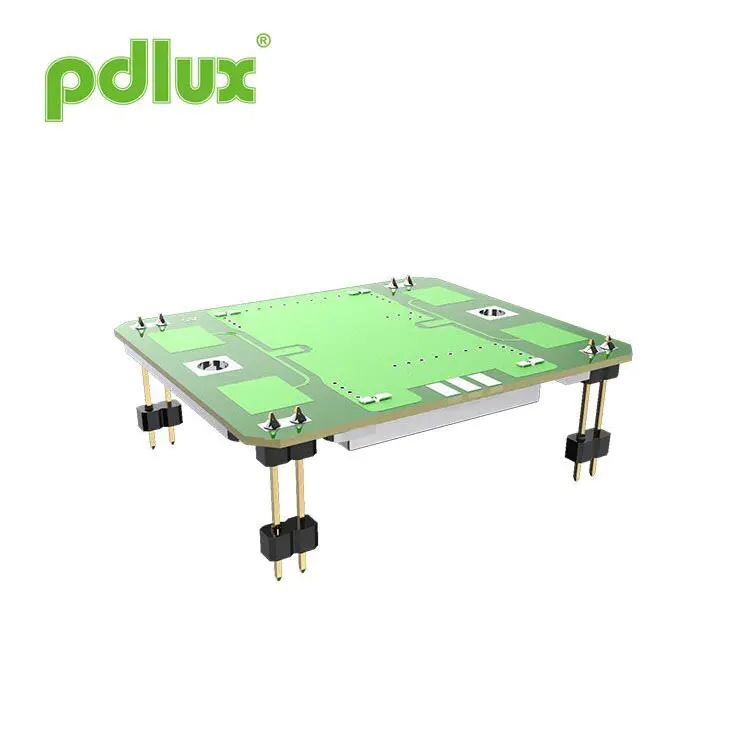

প্রশস্ত কোণ সনাক্তকরণ সহ পিডি-ভি 9-এইচ এক্স-ব্যান্ড ডপলার মডিউল
একটি নির্ভরযোগ্য এবং শক্তি-দক্ষ রাডার মোশন সেন্সর খুঁজছেন? প্রশস্ত কোণ সনাক্তকরণ সহ পিডি-ভি 9-এইচ এক্স-ব্যান্ড ডপলার মডিউলটি আপনার আদর্শ পছন্দ। এটি 10.525GHz এবং 10.687GHz এর মধ্যে পরিচালিত একটি এক্স-ব্যান্ড ডপলার রাডার মডিউল। এটিতে প্রশস্ত এইচ-প্লেন সনাক্তকরণ এবং সংকীর্ণ ই-বিমানের নির্ভুলতা বৈশিষ্ট্যযুক্ত, এটি সুরক্ষা পর্যবেক্ষণ, মোশন-সেন্সিং লাইট, স্বয়ংক্রিয় দরজা এবং অন্যান্য মোবাইল অবজেক্ট সনাক্তকরণ সিস্টেমের মতো অ্যাপ্লিকেশনগুলির জন্য এটি উপযুক্ত করে তোলে। স্বল্প-পাওয়ার প্রয়োজনীয়তার জন্য, ব্যবহারকারীরা কার্যকরভাবে কার্যকরী বর্তমান হ্রাস করতে পিডব্লিউএম মোডে স্যুইচ করতে পারেন। দ্রুত বিতরণ এবং বিক্রয়-পরবর্তী সমর্থন নির্ভরযোগ্য দ্বারা সমর্থিত, এটি বিস্তৃত স্মার্ট সেন্সিং সমাধানগুলির জন্য একটি বিশ্বস্ত বিকল্প।
মডেল:PD-V9-H
অনুসন্ধান পাঠান
আকার
বৈশিষ্ট্য
- ফ্রিকোয়েন্সি সেটিং: 10.525-10.587GHz
- প্যাচ অ্যান্টেনা সহ
- ডিআরও: ডাইলেট্রিক রেজোনেটর অসিলেটো
- লো ডিসি কারেন্ট ড্রেন
- ছোট আকার
- রোহস সম্মতি
স্পেসিফিকেশন
আইটেম | স্পেসিফিকেশন | |
ফ্রিকোয়েন্সি সেটিং | 10.525-10.587GHz (বিভিন্ন প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজড) | |
শর্ত | টিএ = +25 সি , ওয়াইন = +5 ভিডিসি | |
অপারেটিং ভোল্টেজ | +5.0 ± 0.5 ভিডিসি | |
অপারেটিং কারেন্ট | <32 আমার টাইপ। | |
আউটপুট শক্তি | 20 মেগাওয়াট (13 ডিবিএম) ই.আই.আর.পি. টাইপ। | |
ফ্রিকোয়েন্সি স্থায়িত্ব | ± 5 মেগাহার্টজ সর্বোচ্চ। (টিএ: -30 থেকে +55 গ) | |
ক্ষতি সংবেদনশীলতা ফিরে | -90 ডিবিসি টাইপ। | |
দ্বিতীয় সুরেলা নির্গমন | -40 ডিবিএম পরিসীমা | |
অ্যান্টেনা বিমউইথ (-3 ডিবি) | ই-প্লেন | 36 ডিগ্রি নাম। (72 ডিগ্রির তীরেটি সম্পূর্ণ কোণ) |
এইচ-প্লেন | 72 ডিগ্রি নাম। (144 ডিগ্রির তীরেটি সম্পূর্ণ কোণ) | |
আরএফ ইন্টারফেস | প্যাচ অ্যান্টেনা | |
তাপমাত্রা ব্যাপ্তি | -30 থেকে +55 সি (স্ট্যান্ডার্ড ব্যবহারের সুযোগ), -40 থেকে +80 সি (সর্বাধিক ব্যবহারের পরিসীমা) | |
সম্মতি জন্য নিয়ন্ত্রণ | ইটিএস 300 440 |
বিকিরণ প্যাটার্ন
সংক্ষিপ্ত ভূমিকা
প্রশস্ত কোণ সনাক্তকরণ সহ পিডি-ভি 9-এইচ এক্স-ব্যান্ড ডপলার মডিউলটি এক্স-ব্যান্ডে কাজ করে। অপারেটিং ফ্রিকোয়েন্সি 10.525GHz থেকে 10.687GHz এর ফ্রিকোয়েন্সি পরিসরে রয়েছে। ব্যবহারকারীদের যেখানে অবস্থিত সে দেশের ফ্রিকোয়েন্সি বিধিমালা অনুসারে কাস্টমাইজের ভিত্তিতে ক্রয় করতে হবে। উদাহরণস্বরূপ, 10.525GHz, 1 0.587GHz, 10.687GHz। পিডি-ভি 9 সিরিজ সেন্সরগুলি সুরক্ষা এবং নজরদারি অ্যাপ্লিকেশন পণ্য, স্বয়ংক্রিয় দরজা সেন্সর, মোবাইল সেন্সিং লাইট, আইওটি সেন্সর, স্পিড সেন্সর এবং বিভিন্ন মোবাইল সেন্সর পণ্যগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
সেন্সরটিতে এইচ-প্লেন বৃহত কোণ সনাক্তকরণ এবং ইপ্লান ছোট কোণ সনাক্তকরণ রয়েছে। ব্যবহারকারীরা ব্যবহারের সময় প্রয়োজন অনুসারে বিভিন্ন কোণে সেন্সরটি ঠিক করতে পারেন। যেন ব্যবহারকারীরা সেন্সরের কার্যকারী স্রোত যতটা সম্ভব ছোট হতে চান, আপনি সেন্সরের পাওয়ার সাপ্লাই মোডটি পিডব্লিউএম (ডিউটি চক্র) মোডে সেট করতে পারেন, যা কার্যকরভাবে কার্যকরী বর্তমানকে হ্রাস করতে পারে।
সম্ভাব্য সমস্যার মুখোমুখি
যখন ব্যবহারকারীরা মূল সেন্সরটি ব্যবহার বা সরাসরি প্রতিস্থাপনের সময় নিম্নলিখিত সমস্যার মুখোমুখি হন।
1। প্রথম ব্যবহার:
আপনি যখন প্রথমবারের জন্য PD-V9 সিরিজ সেন্সর ব্যবহার করছেন এবং উচ্চ সংবেদনশীলতা বা অপর্যাপ্ত সংবেদনশীলতার মুখোমুখি হন, তখন আপনার প্রথমে পরিবর্ধন সার্কিটের লাভ সেটিং স্থিতি পরীক্ষা করা উচিত। এবং এমসিইউ দ্বারা সংকেতগুলি প্রক্রিয়া করার জন্য ব্যবহৃত গণনা পদ্ধতিটি উপযুক্ত কিনা। সাধারণভাবে বলতে গেলে, সমাধান খুঁজে পাওয়া সহজ।
2। পূর্বে ব্যবহৃত সেন্সরগুলি সরাসরি প্রতিস্থাপন করার সময় উত্থাপিত হতে পারে এমন সম্ভাব্য সমস্যাগুলি:
পূর্বে ব্যবহৃত সেন্সরগুলি সরাসরি প্রতিস্থাপন করার সময়, উচ্চ সংবেদনশীলতা এবং কম সংবেদনশীলতার বিষয়গুলিও থাকতে পারে, যা সহজেই সমাধান করা যায়। কেবল পরিবর্ধন সার্কিট বৃদ্ধি করা বা প্রশস্তকরণ সার্কিটের লাভ হ্রাস করা যথেষ্ট। এমসিইউর সিগন্যাল প্রসেসিং অ্যালগরিদম বিবেচনা করার দরকার নেই।
ব্যবহার করার সময় শিক্ষানবিশদের প্রয়োজন হতে পারে এমন সহায়তা করুন:
আপনি যদি পিডি-ভি 9 সিরিজ সেন্সর ব্যবহার করার সময় সমস্যার মুখোমুখি হন এবং সহায়তা প্রয়োজন। আপনি ইমেলের মাধ্যমে আমাদের সাথে যোগাযোগ করতে পারেন। সাধারণভাবে বলতে গেলে উত্তর পাওয়া যায়।
পণ্য ভূমিকা:
পণ্য ভূমিকাটি যখন প্রয়োজন হয় তখন পিডিএলএক্স দ্বারা সংশোধন ও উন্নত করা যেতে পারে। অগত্যা প্রত্যেককে সময় মতো অবহিত করা হবে না।
