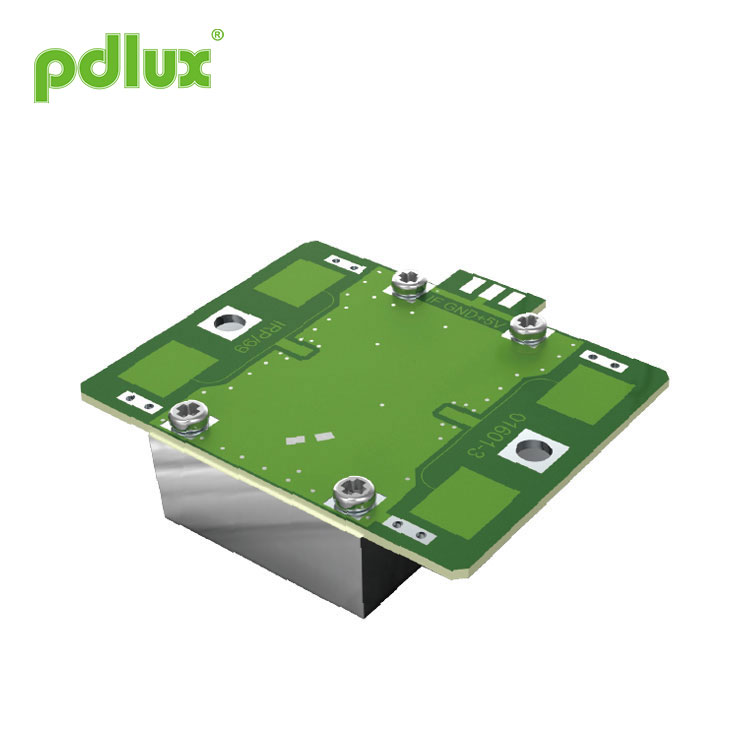

PDLUX PD-V9 ওয়াল ইনস্টলেশন 10.525GHz মাইক্রোওয়েভ সেন্সর মডিউল
PDLUX PD-V9 ওয়াল ইনস্টলেশন 10.525GHz মাইক্রোওয়েভ সেন্সর মডিউলটি একটি এক্স-ব্যান্ড দ্বি-স্ট্যাটিক ডপলার ট্রান্সসিভার মডিউল। এটির বিল্ট-ইন রেজোনেটর অসিলেটর (সিআরও) module ওয়াল ইনস্টলেশন 10.525GHz মাইক্রোওয়েভ সেন্সর মডিউলটি তার সামনের সংকেত প্রাপ্তির দক্ষতা উন্নত করতে পারে এবং এর অন্ধ অঞ্চলকে হ্রাস করতে পারে। এর পারফরম্যান্স বাজারে সেন্সরগুলির চেয়ে ভাল।
মডেল:PDLUX PD-V9
অনুসন্ধান পাঠান
PDLUX PD-V9 ওয়াল ইনস্টলেশন 10.525গিগাহার্টজ মাইক্রোওয়েভ সেন্সর মডিউল
PDLUX PD-V9 ওয়াল ইনস্টলেশন 10.525গিগাহার্টজ মাইক্রোওয়েভ সেন্সর মডিউল is a X-Band Bi-Static Doppler transceiver module .It’s built-in Resonator Oscillator (CRO).This module,V9 adopts flat Plane Antenna, suitable for wall mounting. Wall Installation 10.525গিগাহার্টজ Microwave Sensor Module can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.
PDLUX PD-V9 ওয়াল ইনস্টলেশন 10.525গিগাহার্টজ মাইক্রোওয়েভ সেন্সর মডিউল is ideally suitable for occupancy sensor in automatic lighting switches. Wall Installation 10.525গিগাহার্টজ Microwave Sensor Module can also be used for ceiling mount intruder detectors.
|
Application of PDLUX PD-V9 ওয়াল ইনস্টলেশন 10.525গিগাহার্টজ মাইক্রোওয়েভ সেন্সর মডিউল â— বুদ্ধিমান সুইচ â— ওয়াল-স্তব্ধ সুইচ r অনুপ্রবেশকারী সনাক্ত করুন বৈশিষ্ট্য এবং সুবিধা
wireless কম ওয়্যারলেস পাওয়ার আউটপুট |
EN 300440-V2.1.1ã € EN 62479：2010, রেড নির্দেশিকা -2014 / 53 / ইইউ অনুসারে
এফসিসি পার্ট 15.249 অনুসারে |
|
অ্যান্টেনা বিম প্যাটার্ন
|
Size of PDLUX PD-V9 ওয়াল ইনস্টলেশন 10.525গিগাহার্টজ মাইক্রোওয়েভ সেন্সর মডিউল
|
| প্যারামিটার | মন্তব্য | নূন্যতম | টাইপ | সর্বাধিক | ইউনিট | ||||||
| ফ্রিকোয়েন্সি সেটিং | 1 | 10.520 | 10.525 | 10.530 | গিগাহার্টজ | ||||||
| বিকিরিত শক্তি (EIRP) | 1 | 2.0 | 2.5 | 3.0 | মেগাওয়াট | ||||||
| সময় প্রতিষ্ঠাপন |
|
5 | 10 | 20 | -সেক | ||||||
| প্রাপ্ত সিগন্যাল শক্তি | 2 | 150 | 200 | 250 | Pভিপি-পি | ||||||
| গোলমাল | 3 | 4 | 4.5 | 5 | mVrms | ||||||
| সরবরাহ ভোল্টেজ |
|
4.75 | 5.00 | 5.25 | ভি (আবেগ শক্তি উত্স) | ||||||
| বর্তমান খরচ |
|
10 | 12 | 14 | এমএ | ||||||
| পালস পুনরাবৃত্তি ফ্রিকোয়েন্সি | 4 | 1.8 | 2.0 | 3.0 | কেএইচজেড | ||||||
| নাড়ির প্রস্থ | 4 | 10 | 20 | 30 | -সেক | ||||||
| অপারেটিং তাপমাত্রা |
|
-15 | 22 | 55 | ℃ | ||||||
| ওজন |
|
7.5 | 8 | 8.5 | g | ||||||
দ্রষ্টব্য 1: বিকিরিত নির্গমনগুলি এফসিসির নিয়মগুলি মেটানোর জন্য ডিজাইন করা হয়েছে।
Note2:The প্রাপ্ত সিগন্যাল শক্তি(RSS) is measured at the total 1 Ways path loss of 70dB.
দ্রষ্টব্য 3: আওয়াজ ভোল্টেজগুলি একটি আনেকিক চেম্বারের অভ্যন্তরে আউটপুট বন্দরে 10Hz থেকে 100Hz পর্যন্ত পরিমাপ করা হয়।
নোট 4: পালস অপারেশন
