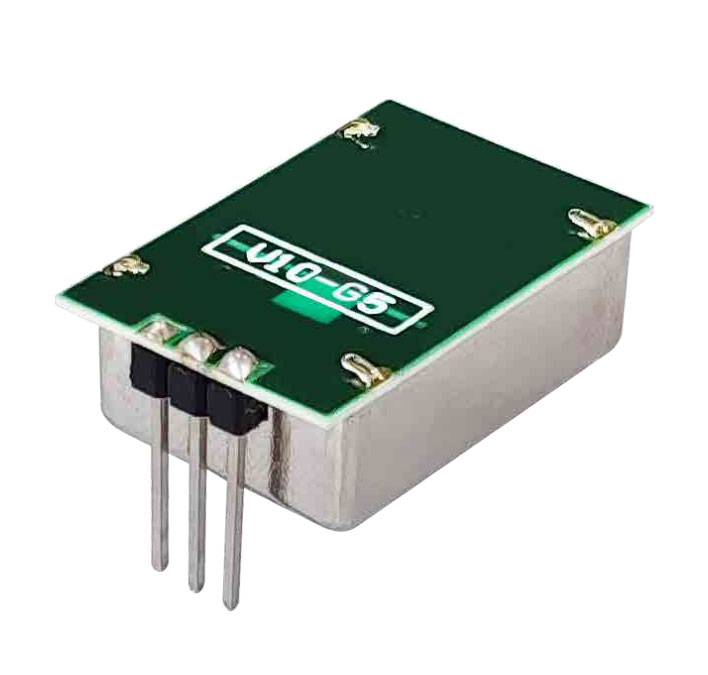

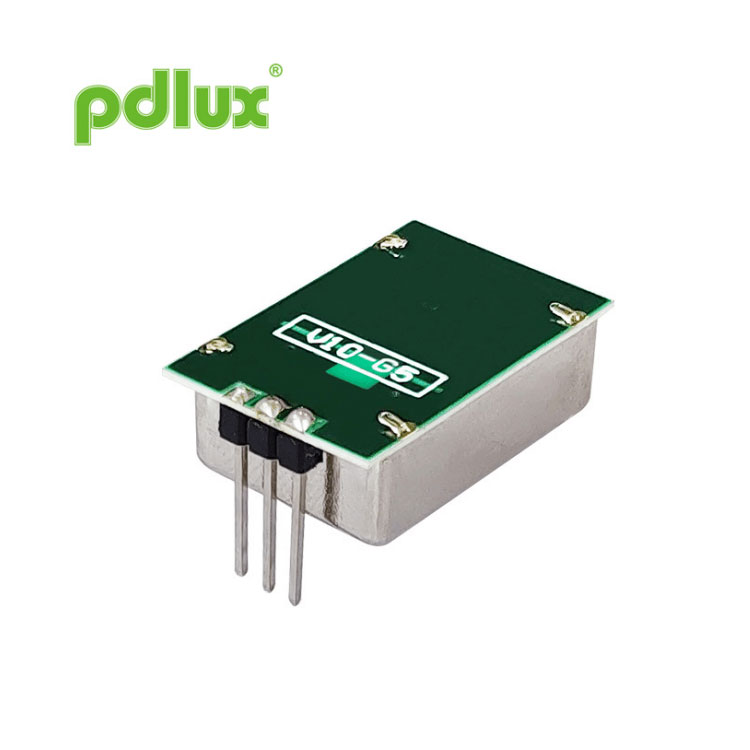

PD-V10-G5 মিনিয়েচার এক্স-ব্যান্ড মাইক্রোওয়েভ ট্রান্সসিভার মোশন ডিটেক্টর ইউনিট
চীনে Pdlux-এর কারখানায় ঘরে তৈরি, আমরা একটি স্বীকৃত PD-V10-G5 মিনিয়েচার এক্স-ব্যান্ড মাইক্রোওয়েভ ট্রান্সসিভার মোশন ডিটেক্টর ইউনিট প্রস্তুতকারক এবং সরবরাহকারী, গুণমান এবং স্পষ্ট মূল্য নিশ্চিত করার জন্য উত্পাদনের প্রতিটি ধাপে সতর্কতার সাথে নজরদারি করি, আমাদের গ্রাহকদের সাশ্রয়ী সমাধান প্রদান করে।
অনুসন্ধান পাঠান
একটি ধাতুর ক্যানে রাখা ইউনিটটিতে একটি ডাইইলেকট্রিক রেজোনেটর স্টেবিলাইজড অসিলেটর রয়েছে, যা স্থিতিশীল প্রদান করে CW বা কম শুল্ক চক্র পালস মোড এবং একটি সমন্বিত একটি বিস্তৃত তাপমাত্রা পরিসীমার উপর অপারেশন বর্ধিত সংবেদনশীলতা এবং নির্ভরযোগ্যতার জন্য হোমোডিন রিসিভার।
এই মডিউল পরিবারটি হয় একটি +5v বা +3v সরবরাহ ভোল্টেজ সহ উপলব্ধ।
অপারেশনের মূল নীতি হল একটি প্রেরিত এবং প্রাপ্ত সংকেতের মধ্যে ফ্রিকোয়েন্সি শিফট সনাক্ত করা
ইউনিট দেখার ক্ষেত্রের মধ্যে একটি চলমান বস্তু থেকে ফিরে প্রতিফলিত.
ইউনিটটি একটি নিম্ন স্তরের আউটপুট সংকেত তৈরি করে যা একটি শ্রবণযোগ্য বা ভিজ্যুয়াল অ্যালার্ম প্রদানের জন্য প্রসারিত এবং প্রক্রিয়া করা যেতে পারে
সিগন্যাল এবং কম খরচে পৃষ্ঠ মাউন্ট উত্পাদন কৌশল নিযুক্ত করে যা ক্ষেত্রটি শ্রমসাধ্য বলে প্রমাণিত এবং
নির্ভরযোগ্য
| অংশ নং | দেশ | ফ্রিকোয়েন্সি | মন্তব্য |
| PD-V10-501 | যুক্তরাজ্য | 10.587 GHz (5V) | |
| PD-V10-502 | USA | 10.525 GHz (5V) | এফসিসি-আইডি |
| PD-V10-502 | বেলজিয়াম, হল্যান্ড, ইতালি | 10.525 GHz (5V) | লাল নির্দেশনা পূরণ করে |
| PD-V10-301 | যুক্তরাজ্য | 10.587 GHz (3V) | |
| PD-V10-302 | বেলজিয়াম, হল্যান্ড, ইতালি | 10.525 GHz (3V) | লাল নির্দেশনা পূরণ করে |
| ফ্রিকোয়েন্সি | টেবিল ওভার দেখুন |
| পাওয়ার আউটপুট (ন্যূনতম) | 5 dBm EIRP |
| অপারেটিং ভোল্টেজ | +5 V ± 0.25 V +3 V ± 0.15 V |
| অপারেটিং কারেন্ট (CW) | 25mA (সর্বোচ্চ) 20mA (টাইপ) |
| হারমোনিক নির্গমন | <-30dBm |
| গড় বর্তমান (5% DC) | 1 mA টাইপ। |
| পালস প্রস্থ (মিনিমাম) | 5 µসেকেন্ড |
| ডিউটি সাইকেল (মিনিট) | 1% |
| পালস পুনরাবৃত্তি ফ্রিকোয়েন্সি | 2-4 KHz |
| সংবেদনশীলতা (10 dB S/N অনুপাতের জন্য) | -84 dBm |
| শব্দ (3Hz থেকে 80Hz ব্যান্ডউইথের মধ্যে পরিমাপ করা হয়) | <30 µV |
| লাভ | 5 ডিবিআই |

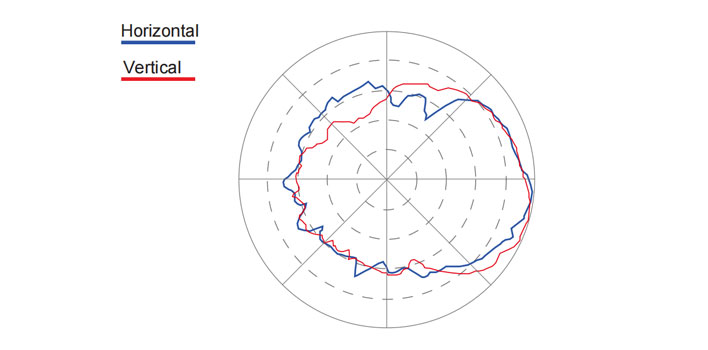

| -3 dB বিম প্রস্থ | |
| ই প্লেন | 50° |
| এইচ প্লেন | 60° |
| ওজন | 4 গ্রাম |

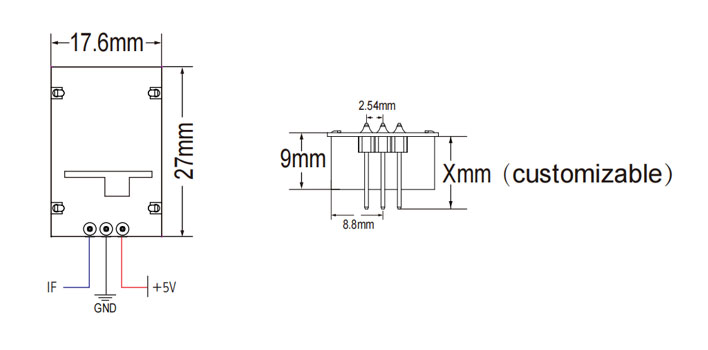

| পিন হেডার সংযোগকারী | 2.54 মিমি ব্যবধান X3 |
| RoHS অনুগত | |
| শক্তি/তাপ। গুণাগুণ (অপারেটিং তাপমাত্রার পরিধির বেশি) | 3 ডিবি |
| ফ্রিকোয়েন্সি/টেম্প। গুণাগুণ (অপারেটিং তাপমাত্রার পরিধির বেশি) | 6.5 মেগাহার্টজ |
| অপারেটিং তাপমাত্রা | -20°C থেকে +70°C |
সেন্সরের আউটপুটের শক্তি （সনাক্তকরণ পরিসর） সিগন্যাল থেকে নয়েজ অনুপাতের উপর নির্ভর করে। নামমাত্র অপারেটিং তাপমাত্রার চেয়ে বেশি বা কম, সেন্সরও কাজ করতে পারে, তবে কর্মক্ষমতা হ্রাস পাবে। ডিভাইসগুলির ক্ষতি এড়াতে, পরিচালনার সময় যত্ন নেওয়া উচিত। যথাযথ ইলেক্ট্রোস্ট্যাটিক স্রাব (ESD) স্টোরেজ, হ্যান্ডলিং, সমাবেশ এবং পরীক্ষার সমস্ত পর্যায়ে সতর্কতা অবলম্বন করা উচিত।
