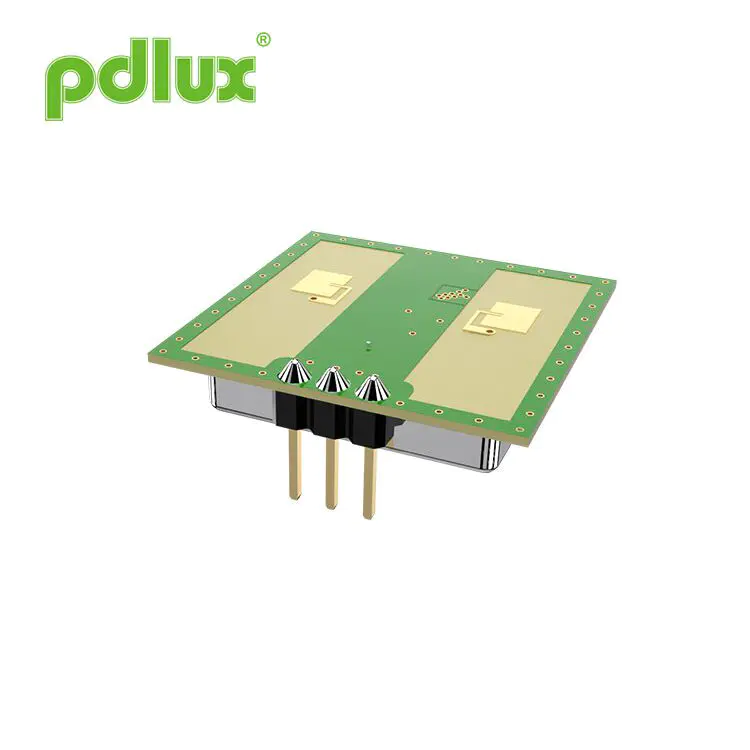

পিডিএলাক্স পিডি-ভি 12360 এ/বি কে-ব্যান্ড উচ্চ সংবেদনশীলতা গতি সেন্সর স্মার্ট সুইচ এবং সুরক্ষার জন্য
পিডিএলএক্স পিডি-ভি 12360 এ/বি কে-ব্যান্ড উচ্চ সংবেদনশীলতা মোশন সেন্সর স্মার্ট সুইচ এবং সুরক্ষার জন্য কে-ব্যান্ড 360 ডিগ্রি সনাক্তকরণের জন্য পিডিএলাক্সের প্রযুক্তিগত দল দ্বারা বিকাশিত একটি পেটেন্টযুক্ত উচ্চ সংবেদনশীলতা সেন্সর। এর মধ্যে v12360a এবং v12360b অন্তর্ভুক্ত রয়েছে। এ এবং বি এর মধ্যে পারফরম্যান্সের পার্থক্যটি বিভিন্ন সনাক্তকরণ রেডিয়াইয়ের মধ্যে রয়েছে।
মডেল:PD-V12360A/B
অনুসন্ধান পাঠান
PD-V12360A/B 24.125GHz মাইক্রোওয়েভ মোশন সেন্সর
আবেদন
.বুদ্ধিমান সুইচ
.প্রাচীর-ঝুলন্ত সুইচ
.অনুপ্রবেশকারী সনাক্ত

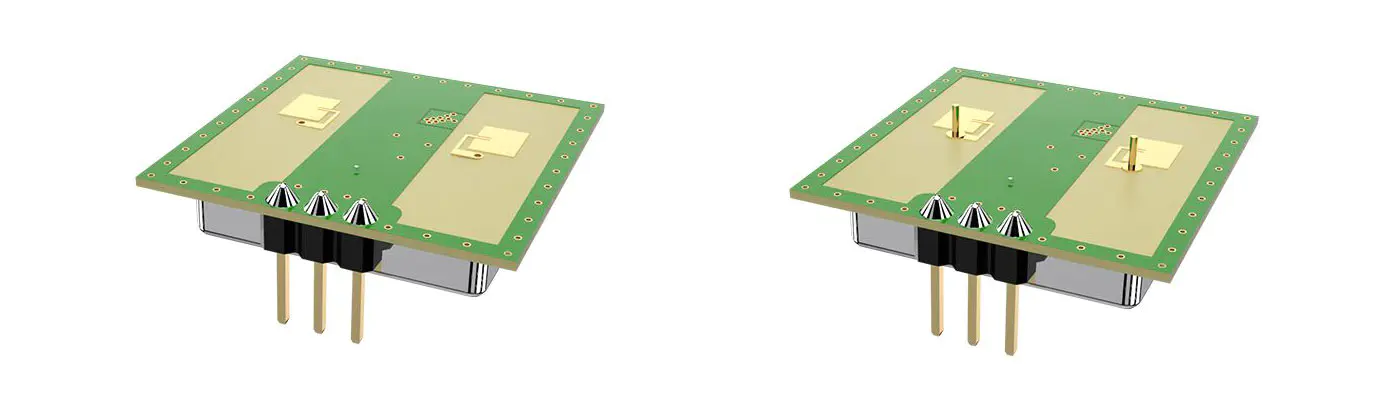

PD-V12360 সিরিজ সেন্সর একটি পেটেন্ট উচ্চ সংবেদনশীলতা সেন্সর দ্বারা বিকাশিত কে-ব্যান্ড 360 ডিগ্রি সনাক্তকরণের জন্য পিডিএলাক্সের প্রযুক্তিগত দল। এই PDLUX PD-V12360A/B কে-ব্যান্ড উচ্চ সংবেদনশীলতা মোশন সেন্সরটির জন্য স্মার্ট সুইচ এবং সুরক্ষার জন্য ভি 12360 এ এবং অন্তর্ভুক্ত রয়েছে V12360b। এ এবং বি এর মধ্যে পারফরম্যান্সের পার্থক্য বিভিন্ন সনাক্তকরণের মধ্যে রয়েছে রেডি। যখন কম উচ্চতায় ইনস্টল করা হয়, v12360a এর সনাক্তকরণ কোণ তার চেয়ে বড় v12360b এর। V12360a এর 360 ডিগ্রি সনাক্তকরণ কোণ 120 ডিগ্রি (দয়া করে উল্লেখ করুন নীচের চিত্রটিতে), যা 5 এর চেয়ে কম উচ্চতার সাথে পণ্য ইনস্টল করার জন্য ব্যবহার করা যেতে পারে মিটার V12360b এর 360 ডিগ্রি সনাক্তকরণ কোণ 80 ডিগ্রি, যা ব্যবহার করা যেতে পারে 10 মিটারেরও কম উচ্চতা সহ পণ্য ইনস্টল করার জন্য। (দয়া করে নিম্নলিখিতটি দেখুন চিত্র)। এর সনাক্তকরণ সংবেদনশীলতার প্রসারটি এর সংকেত-থেকে-শব্দ অনুপাতের উপর নির্ভর করে ব্যবহারকারী এবং এমসিইউর প্রোগ্রাম অ্যালগরিদম দ্বারা ডিজাইন করা এমপ্লিফিকেশন সার্কিট। এই ধরণের অ্যানালগ সেন্সরের প্রশস্ত এবং নমনীয় অ্যাপ্লিকেশন ব্যাপ্তির কারণে। এটা এখনও ব্যাপকভাবে ব্যবহৃত।

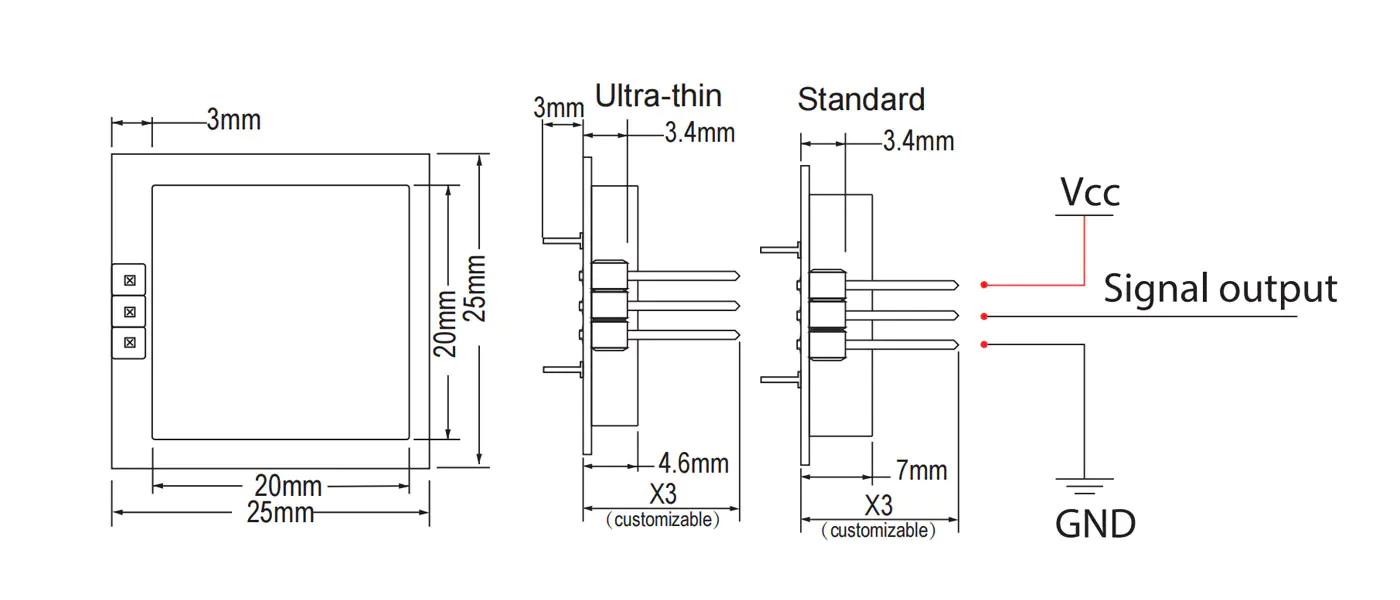

পণ্য আকার

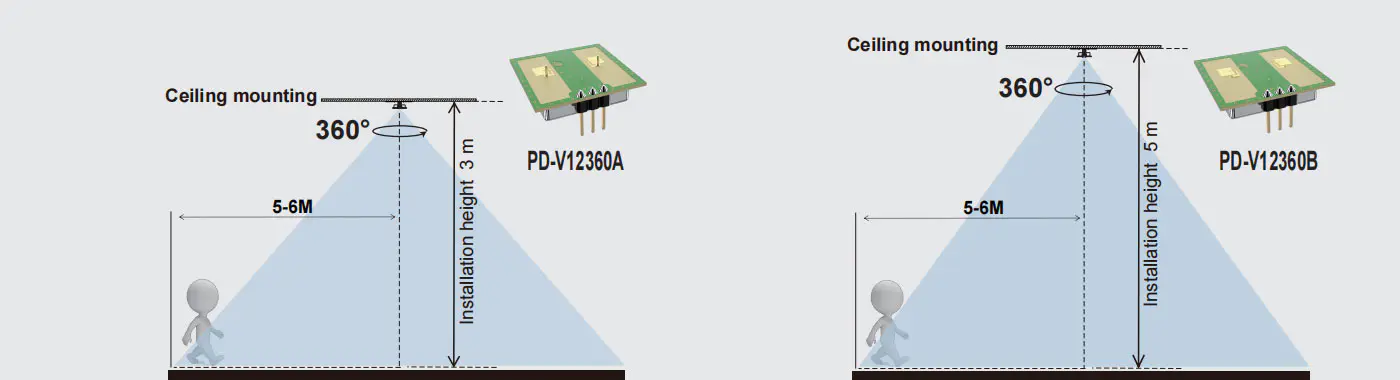

সনাক্তকরণ পরিসীমা
প্রযুক্তিগত পরামিতি
| প্যারামিটার | নোট | মিনিট | টাইপ | সর্বোচ্চ | ইউনিট |
| সরবরাহ ভোল্টেজ | ভিসিসি | 3.0 | 5.0 | 5.25 | V |
| বর্তমান খরচ | আইসিসি | 20 | 35 | 38 | মা |
| অপারেশন মোড | পিডব্লিউএম দ্বারা চালিত, এটি 3-15ma এ ওয়ার্কিং কারেন্টকে নিয়ন্ত্রণ করতে পারে | ||||
| নাড়ি প্রস্থ | Tpulse | 10 | μ এস | ||
| অপারেটিং তাপমাত্রা | শীর্ষ | -30 ~+85 | ℃ | ||
| স্টোরেজ তাপমাত্রা | টিএসটিজি | -10 | +60 | ℃ | |
| স্থিতিশীল সময় |
|
<5 | μsec | ||
| শব্দ |
|
3.5 | 4.0 | 4.5 | এমভিআরএমএস |
| ফ্রিকোয়েন্সি সেটিং | f | 24.000 | 24.125 | 24.250 | Ghz |
| একটি বিকিরিত শক্তি (এথপ) | পাউট | <2.0 | <2.5 | <3.0 | মেগাওয়াট |
| স্টোরেজ পরিবেষ্টিত আর্দ্রতা | 45%~ 65% | আরএইচ | |||
সতর্কতা: আসল সনাক্তকরণের পরিসীমা সার্কিটের সিগন্যাল পরিবর্ধনের লাভের সাথে সম্পর্কিত, পিসিবিএর সামগ্রিক বিন্যাস এবং এমসিইউয়ের প্রান্তিক।
দ্রষ্টব্য 1: বিকিরিত নির্গমনগুলি এফসিসি এবং সিই বিধিগুলি পূরণের জন্য ডিজাইন করা হয়েছে।
দ্রষ্টব্য 2: প্রাপ্ত সিগন্যাল শক্তি (আরএসএস) 70 ডিবি এর মোট 1 উপায়ের পথ হ্রাসে পরিমাপ করা হয়।
দ্রষ্টব্য 3: শব্দের ভোল্টেজগুলি অ্যানচাইক চেম্বারের অভ্যন্তরে আউটপুট পোর্টে 10Hz থেকে 100Hz পর্যন্ত পরিমাপ করা হয়। দ্রষ্টব্য 4: পালস অপারেশন
বিশেষ অনুস্মারক
সার্কিট বোর্ডের মোট বেধের কারণে কেবল 0.52 মিমি। পিনগুলিতে অতিরিক্ত পার্শ্বীয় শক্তি প্রয়োগ করার ফলে তামা ফয়েল ভেঙে যেতে পারে। কারণ সেন্সর ত্রুটি।
