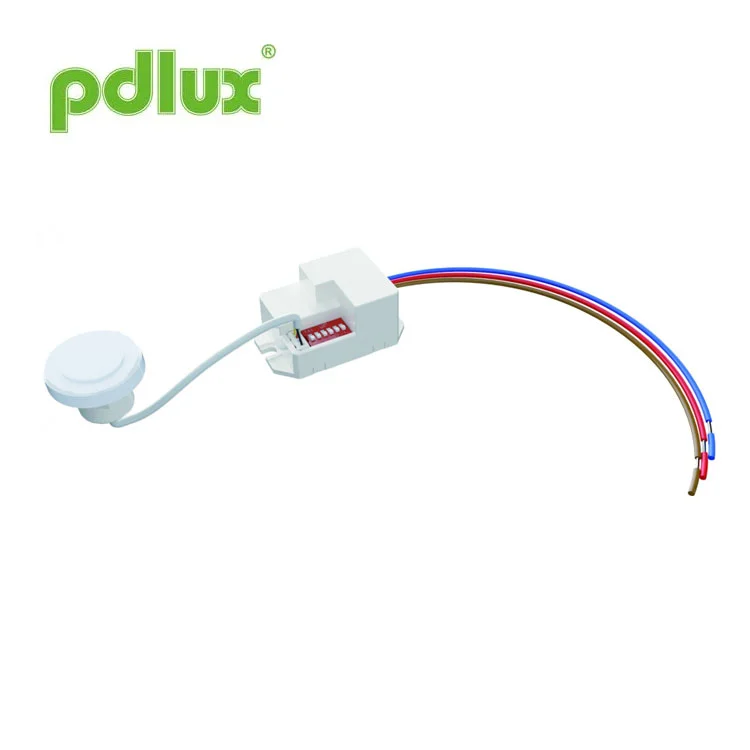

সরু করিডোর এবং সিঁড়ির জন্য নতুন 5.8GHz রাউন্ড হেড মাইক্রোওয়েভ সেন্সর
Pdlux’s newly launched 5.8GHz Round Head Microwave Sensor for Narrow Corridors & Stairs is a high‑precision digital sensor with 360° detection based on the Doppler principle. The built‑in MCU enhances accuracy and reduces false triggers. Its compact, low‑profile design allows easy installation inside glass or plastic lighting fixtures or as a standalone device. The sensor operates with extremely low transmission power, resists environmental interference, and maintains stable frequency without drift across a wide temperature range. Ideal for energy‑saving and security applications in passageways, washrooms, elevators, homes, and public areas.
মডেল:PD-MB15F
অনুসন্ধান পাঠান

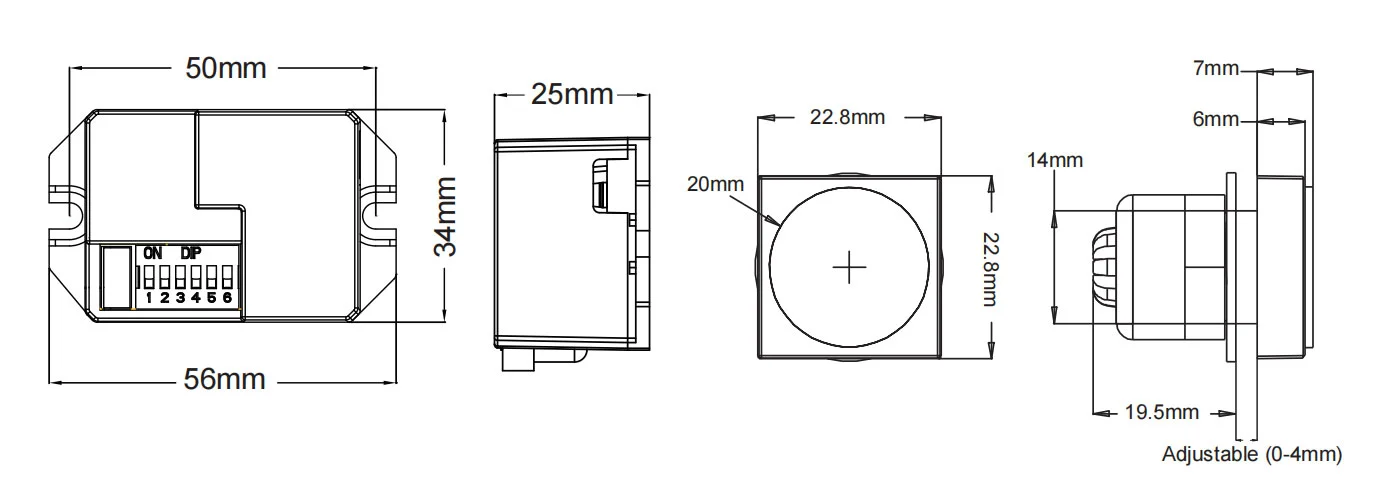

পণ্যের আকার
সারাংশ
এটি একটি উচ্চ-নির্ভুল ডিজিটাল মাইক্রোওয়েভ সেন্সর যার সনাক্তকরণের পরিসীমা 360° এবং কাজের ফ্রিকোয়েন্সি 5.8GHz। এটি ডপলার নীতির উপর ভিত্তি করে যা নির্গত এবং গ্রহণকে একীভূত করে। এটি MCU (মাইক্রো কন্ট্রোল ইউনিট) গ্রহণ করে যা এর নির্ভুলতা ব্যাপকভাবে বৃদ্ধি করে এবং এর ফল্ট রেট হ্রাস করে। এটি চেহারায় সূক্ষ্ম এবং গঠনে কমপ্যাক্ট। এটি স্বাধীনভাবে লোডের সাথে সংযুক্ত হতে পারে বা ল্যাম্পশেড সহ আলোর ভিতরে সহজেই ইনস্টল করা যেতে পারে কাচ বা প্লাস্টিকের তৈরি। নিরাপত্তা সুরক্ষা বা শক্তি সঞ্চয়ের জন্য এটি প্যাসেজওয়ে, ওয়াশরুম, লিফট, গৃহস্থালি বা অন্যান্য পাবলিক এলাকায় ব্যাপকভাবে প্রয়োগ করা হয়।
বৈশিষ্ট্য
1.অ-বিকিরণ ক্ষতি: এর ট্রান্সমিটার শক্তি 0.2mW এর চেয়ে কম, যা মানবদেহের কোন ক্ষতি করে না।
2. শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা, -15℃ -+70℃ তাপমাত্রা পরিসীমা কাজ করতে পারেন.
3. ফ্রিকোয়েন্সি ধ্রুবক এবং ফ্রিকোয়েন্সি ড্রিফট ফ্রিকোয়েন্সি পরিসরে ঘটবে না।

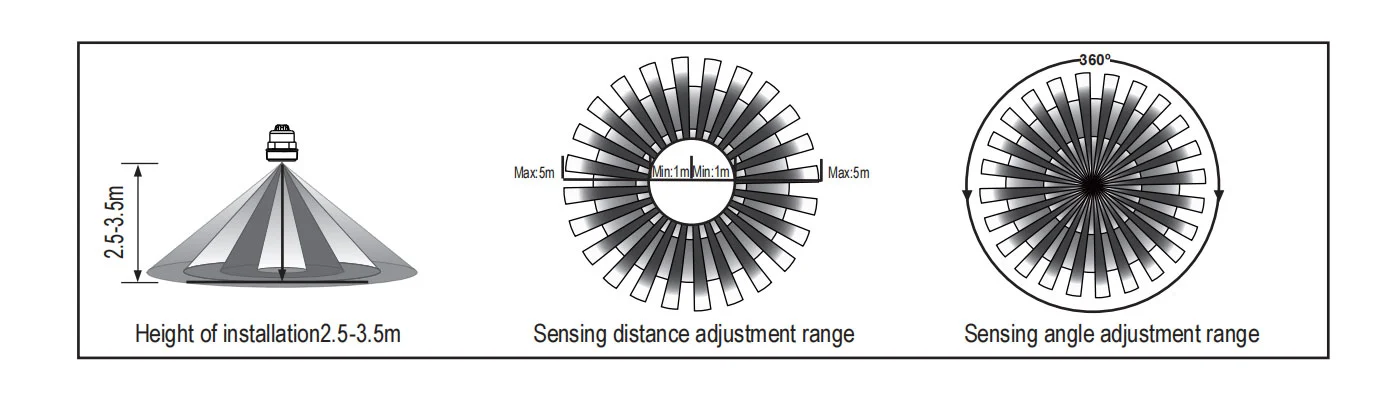

সেন্সর তথ্য

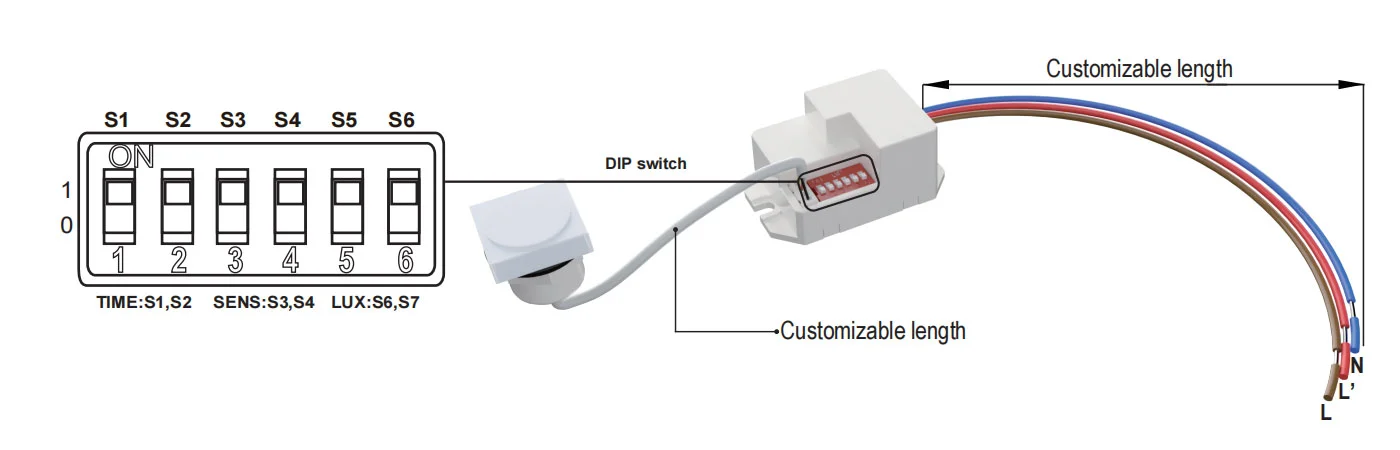

সেটিং পদ্ধতি: ডিআইপি সুইচ
স্পেসিফিকেশন
=| শক্তির উৎস | 220-240VAC |
| পাওয়ার ফ্রিকোয়েন্সি | 50Hz |
| এইচএফ সিস্টেম | 5.8GHz（সেন্টার ফ্রিকোয়েন্সি）CW বৈদ্যুতিক তরঙ্গ, আইএসএম ব্যান্ড |
| রেট লোড | 800W Max.tungsten 200W Max.fluorescent & LED |
| সুরক্ষা স্তর | IP20, ক্লাস II |
| ইনস্টলেশন বসুন | বাড়ির ভিতরে, সিলিং মাউন্ট করা |
| ট্রান্সমিশন পাওয়ার | <0.2mW |
| সনাক্তকরণ কোণ | 360° |
| সনাক্তকরণ পরিসীমা | 1m-2m-4m-5m (radii.) (নিয়ন্ত্রণযোগ্য) |
| সময় সেটিং | 8 সেকেন্ড-3 মিনিট-10 মিনিট-15 মিনিট, (সামঞ্জস্যযোগ্য) |
| আলো-নিয়ন্ত্রণ | 10LUX-50LUX->2000LUX, (সামঞ্জস্যযোগ্য |
| শক্তি খরচ | প্রায় 0.5W |
| কাজের তাপমাত্রা | -15°C~+70°C |

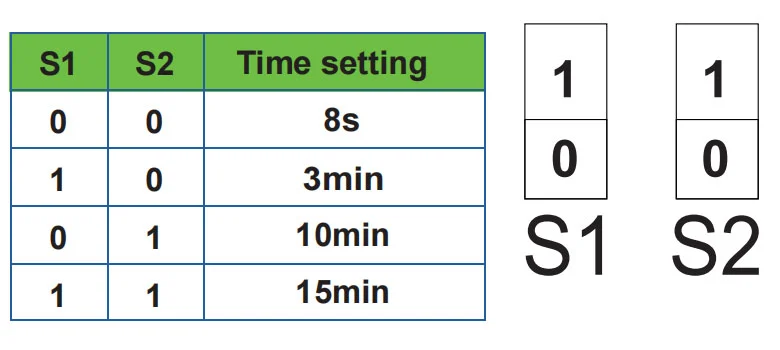

সময় সেটিং S1 S2
এটি 8 সেকেন্ড থেকে 15 মিনিট হিসাবে সংজ্ঞায়িত করা যেতে পারে। এই সময় অতিবাহিত হওয়ার আগে শনাক্ত করা যেকোনো আন্দোলন টাইমার পুনরায় চালু করবে। সনাক্তকরণ পরিসীমা সামঞ্জস্য করার জন্য এবং হাঁটার পরীক্ষা সম্পাদনের জন্য সবচেয়ে কম সময় নির্বাচন করার সুপারিশ করা হয়। সুইচটি চালু করার জন্য সেট করা হল "1", অফ করার জন্য হল "0"।
এটি মূলত সিগন্যাল শনাক্ত হওয়ার মুহূর্ত থেকে বিলম্বের সময় সামঞ্জস্য করার জন্য এবং হালকা স্বয়ংক্রিয়-অফ হওয়া পর্যন্ত হালকা স্বয়ংক্রিয়ভাবে চালু হয়। আপনি আপনার ব্যবহারিক প্রয়োজনে বিলম্বের সময় নির্ধারণ করতে পারেন। কিন্তু আপনি শক্তি সাশ্রয়ের জন্য দেরি করার সময় কমিয়ে দেবেন, যেহেতু মাইক্রোওয়েভ সেন্সরটি ক্রমাগত সেন্সিং করার কাজ করে, অর্থাৎ, বিলম্বের সময় অতিবাহিত হওয়ার আগে সনাক্ত করা যেকোন নড়াচড়া টাইমারটি পুনরায় চালু করবে এবং সনাক্তকরণের পরিসরে মানুষ থাকলেই আলো জ্বলবে।

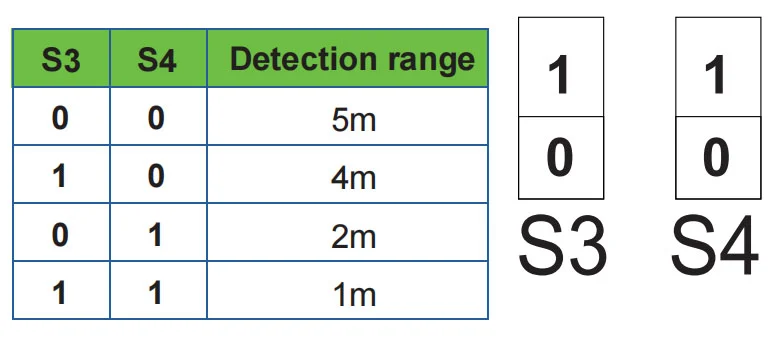

সনাক্তকরণ পরিসীমা সেটিং (সংবেদনশীলতা) S3 S4
3 মিটার উচ্চতায় ইনস্টল করার সময় মাটিতে মোটামুটিভাবে বৃত্তের ঢালাইয়ের ব্যাসার্ধ বর্ণনা করতে ব্যবহৃত শব্দটি সনাক্তকরণ পরিসর। সুইচটি চালু করার জন্য সেট করা হল "1", অফ করার জন্য হল "0"।
দ্রষ্টব্য: এই পণ্যটি ব্যবহার করার সময়, অনুগ্রহ করে সংবেদনশীলতা (সনাক্তকরণ পরিসর) একটি উপযুক্ত মানতে সামঞ্জস্য করুন তবে ফুঁকানো পাতা এবং পর্দা, ছোট প্রাণী বা পাওয়ার গ্রিড এবং বৈদ্যুতিক সরঞ্জামগুলির হস্তক্ষেপের মাধ্যমে ভুল গতির সহজ সনাক্তকরণের কারণে অস্বাভাবিক প্রতিক্রিয়া এড়াতে সর্বোচ্চ। উপরে উল্লিখিত সমস্ত ত্রুটি প্রতিক্রিয়া হতে হবে. যখন পণ্যটি স্বাভাবিকভাবে কাজ করে না, অনুগ্রহ করে যথাযথভাবে সংবেদনশীলতা কমানোর চেষ্টা করুন এবং তারপরে এটি পরীক্ষা করুন। মানুষের আন্দোলন সেন্সর আনয়নের কারণ হবে, তাই আপনি যখন ফাংশন পরীক্ষার অধীনে, অনুগ্রহ করে আনয়ন অঞ্চলটি ছেড়ে যান এবং সেন্সর ক্রমাগত কাজ রোধ করতে আন্দোলন করবেন না।

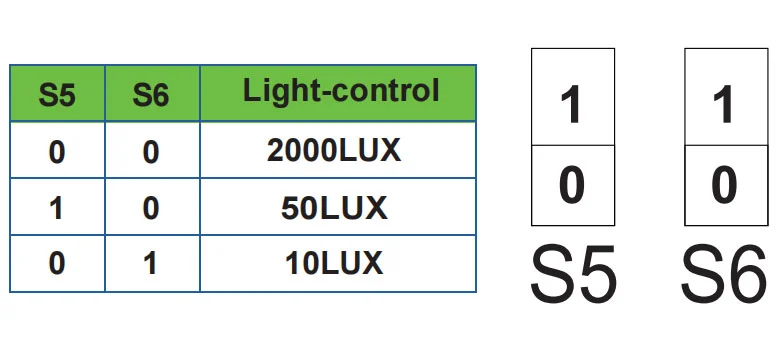

হালকা-নিয়ন্ত্রণ সেটিং S5 S6
এটি 10~>2000 LUX এর পরিসরে সংজ্ঞায়িত করা যেতে পারে। প্রতি সুইচটি ON-এ সেট করুন “1”, অফ করার জন্য “0”।
এই ম্যানুয়াল এই পণ্যের বর্তমান বিষয়বস্তু প্রোগ্রামিং জন্য, কোন পরিবর্তন এবং পরিবর্তন নির্মাতার নোটিশ ছাড়াই আছে!
কোম্পানির অনুমতি ব্যতীত অন্য কোন উদ্দেশ্যে নির্দেশ ম্যানুয়ালটির বিষয়বস্তু অনুলিপি করা কঠোরভাবে নিষিদ্ধ
| দোষ | ব্যর্থতার কারণ | সমাধান |
| লোড কাজ করতে ব্যর্থ হয়. | আলো-আলোকসজ্জা ভুলভাবে সেট করা হয়েছে। | লোডের সেটিং সামঞ্জস্য করুন। |
| লোড ভেঙ্গে গেছে। | লোড পরিবর্তন করুন। | |
| বিদ্যুৎ বন্ধ। | পাওয়ার চালু করুন। | |
| লোড সব সময় কাজ করে. | সনাক্তকরণের অঞ্চলে একটি অবিচ্ছিন্ন সংকেত রয়েছে। | এর সেটিংস চেক করুন সনাক্তকরণ এলাকা। |
| লোড কাজ করে যখন আছে কোন গতি সংকেত সনাক্ত করা হয়নি. | বাতিটি ভালভাবে ইনস্টল করা নেই যাতে সেন্সর ব্যর্থ হয় নির্ভরযোগ্য সংকেত সনাক্ত করুন। | ইনস্টলেশনের জায়গা পুনরায় সামঞ্জস্য করুন। |
| চলমান সংকেত সেন্সর দ্বারা সনাক্ত করা হয় (চলাচল দেয়ালের পিছনে, ছোট বস্তুর চলাচল ইত্যাদি) | সনাক্তকরণ এলাকার সেটিংস পরীক্ষা করুন। | |
| যখন গতি সংকেত সনাক্ত করা হয় তখন লোড কাজ করতে ব্যর্থ হয়। | গতির গতি খুব দ্রুত বা সংজ্ঞায়িত সনাক্তকরণ এলাকা খুব ছোট। | সনাক্তকরণ এলাকার সেটিংস পরীক্ষা করুন। |
সতর্কতা ! নিম্নলিখিত পরিস্থিতিতে ত্রুটি প্রতিক্রিয়া হতে পারে.
1. দোলনা বস্তুতে ইনস্টল করা ত্রুটি প্রতিক্রিয়া হতে হবে.
2. বাতাস দ্বারা প্রস্ফুটিত কাঁপানো পর্দা ত্রুটি প্রতিক্রিয়া হতে হবে. ইনস্টল করার জন্য উপযুক্ত জায়গা নির্বাচন করুন.
3. ট্রাফিক ব্যস্ত যেখানে ইনস্টল করা হচ্ছে ত্রুটি প্রতিক্রিয়া হতে হবে.
4. কাছাকাছি কিছু সরঞ্জাম দ্বারা উত্পাদিত স্ফুলিঙ্গ ত্রুটি প্রতিক্রিয়া হতে হবে.
● অনুগ্রহ করে পেশাদার ইনস্টলেশনের সাথে নিশ্চিত করুন।
● নিরাপত্তার উদ্দেশ্যে, অনুগ্রহ করে ইনস্টলেশন এবং অপসারণের ক্রিয়াকলাপগুলির আগে পাওয়ার বন্ধ করুন৷
● অনুপযুক্ত অপারেশন দ্বারা সৃষ্ট কোন ক্ষতি, প্রস্তুতকারক কোন দায়বদ্ধতা গ্রহণ করে না।
