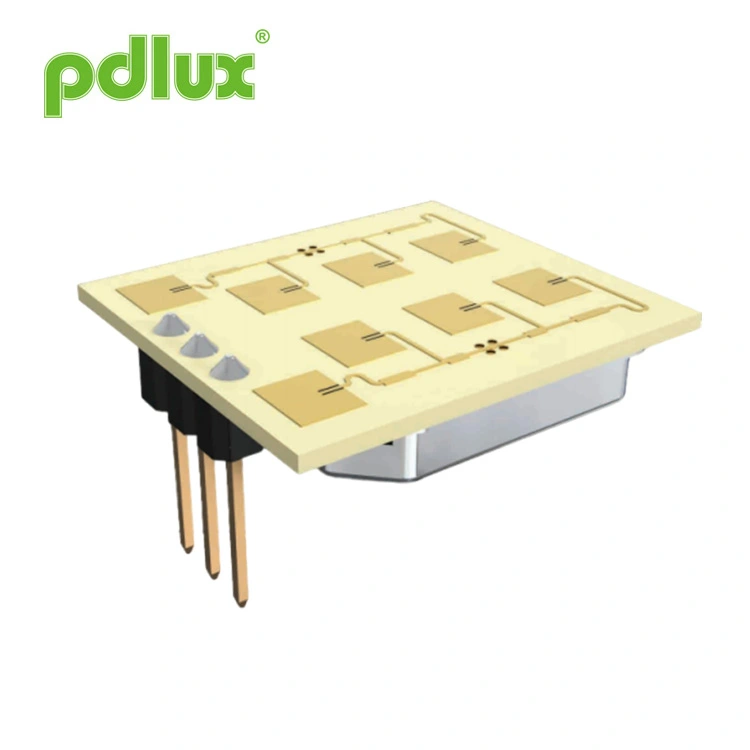

মিলিমিটার-ওয়েভ 24GHz সিকিউরিটি রাডার মডিউল

Pdlux চীনে তৈরি মানের মিলিমিটার-ওয়েভ 24GHz সিকিউরিটি রাডার মডিউল সরবরাহ করে। এটি একটি কে-ব্যান্ড ন্যারো-এঙ্গেল, হাই-পারফরম্যান্স ওয়েভ সেন্সর যা নন-কন্টাক্ট হ্যান্ড-ওয়েভ অ্যাক্টিভেশন, অনুপ্রবেশকারী সনাক্তকরণ এবং স্বয়ংক্রিয় দরজা নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে। একটি উন্নত পরিবর্ধক সার্কিট এবং MCU অ্যালগরিদম সহ, এটি বহুমুখী অ্যাপ্লিকেশন ফাংশন যেমন হ্যান্ডস-ফ্রি সুইচ এবং এন্ট্রি সিস্টেম সমর্থন করে। EN 300440, FCC Part 15.249, RED, RoHS, এবং REACH সহ আন্তর্জাতিক মান মেনে চলার সময় সেন্সর নির্ভরযোগ্য, ফোকাসড সনাক্তকরণ প্রদান করে, বিভিন্ন নিরাপত্তা এবং অটোমেশন প্রয়োজনের জন্য নিরাপত্তা এবং পরিবেশগত দায়িত্ব নিশ্চিত করে।

মডেল:PD-V18-A

অনুসন্ধান পাঠান

PD-V18-A 24.125GHz মাইক্রোওয়েভ মোশন সেন্সর

আবেদন

যোগাযোগহীন হাত তরঙ্গ সেন্সর
সংকীর্ণ কোণ উচ্চ কর্মক্ষমতা
অনুপ্রবেশকারী সনাক্ত

PD-V18-A হল একটি কে-ব্যান্ড (24.125GHz) ন্যারো-এঙ্গেল হাই-পারফরম্যান্স ওয়েভ সেন্সর অ্যামপ্লিফায়ার সার্কিট এবং এমসিইউ এর অ্যালগরিদম সহ, অ্যাপ্লিকেশন বিভিন্ন ফাংশন সঙ্গে পণ্য উত্পাদিত হতে পারে. উদাহরণস্বরূপ: এটি হ্যান্ড-ওয়েভিং নন-কন্টাক্ট ইন্ডাকশন স্বয়ংক্রিয়ভাবে ব্যবহার করা হয় দরজা, হাত-দোলা অ-যোগাযোগ আনয়ন সুইচ এবং অন্যান্য অ্যাপ্লিকেশন পণ্য

EN 300440-V2.1.1 অনুযায়ী, EN 62479：2010
লাল নির্দেশিকা - 2014/53/EU
FCC পার্ট 15.249 অনুযায়ী
EN 62321 অনুযায়ী, ROHS নির্দেশিকা - 2011/65/EU
REACH নির্দেশ অনুসারে - 1907/2006/EC

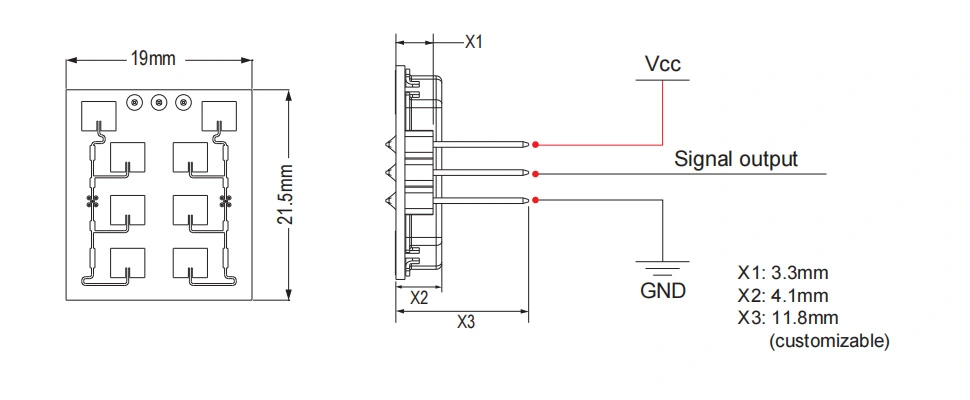

পণ্যের আকার

Products size

প্রযুক্তিগত পরামিতি

প্যারামিটার	নোট	মিন	টাইপ	সর্বোচ্চ	ইউনিট
সরবরাহ ভোল্টেজ	ভিসিসি	3.0	5.0	5.25	V
বর্তমান খরচ	এলসিসি	20	30	35	এমএ
অপারেশন মোড	PWM দ্বারা চালিত, এটি 3-15mA-এ কার্যকারী বর্তমান নিয়ন্ত্রণ করতে পারে
পালস প্রস্থ	টিপলস	10			μs
অপারেটিং তাপমাত্রা	শীর্ষ	-30~+65			℃
স্টোরেজ তাপমাত্রা	Tstg	-10		+60	℃
স্থিতিশীল সময়		<5			μসেকেন্ড
গোলমাল		3.5	4.5	4.5	mVrms
ফ্রিকোয়েন্সি সেটিং	f	24.000	24.125	24.250	GHz
বিকিরণ শক্তি (EIRP)	পাউট	<2.0	<2.5	<3.0	mW
সঞ্চয়স্থান পরিবেষ্টিত আর্দ্রতা	45% ~ 65%				আরএইচ

সতর্কতা: প্রকৃত সনাক্তকরণ পরিসীমা সার্কিটের সংকেত পরিবর্ধন লাভের সাথে সম্পর্কিত, PCBA এর সামগ্রিক বিন্যাস এবং MCU এর থ্রেশহোল্ড।

দ্রষ্টব্য1: বিকিরিত নির্গমনগুলি FCC এবং CE নিয়মগুলি পূরণ করার জন্য ডিজাইন করা হয়েছে৷
Note2: প্রাপ্ত সংকেত শক্তি (RSS) 70dB এর মোট 1 উপায় পথ ক্ষতিতে পরিমাপ করা হয়।
Note3: Anechoic চেম্বারের ভিতরে আউটপুট পোর্টে নয়েজ ভোল্টেজগুলি 10Hz থেকে 100Hz পর্যন্ত পরিমাপ করা হয়।
Note4: পালস অপারেশন সুপারিশ করা হয়
