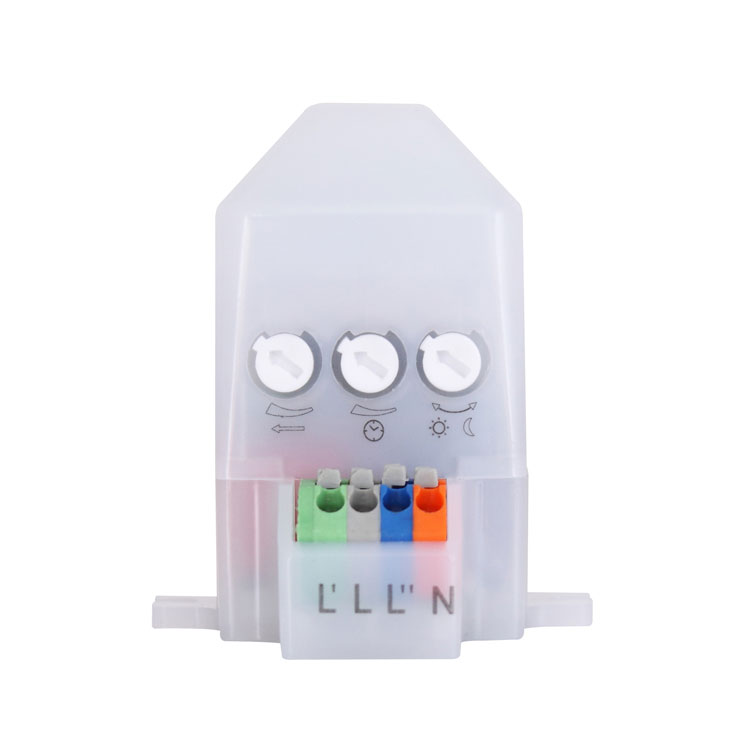

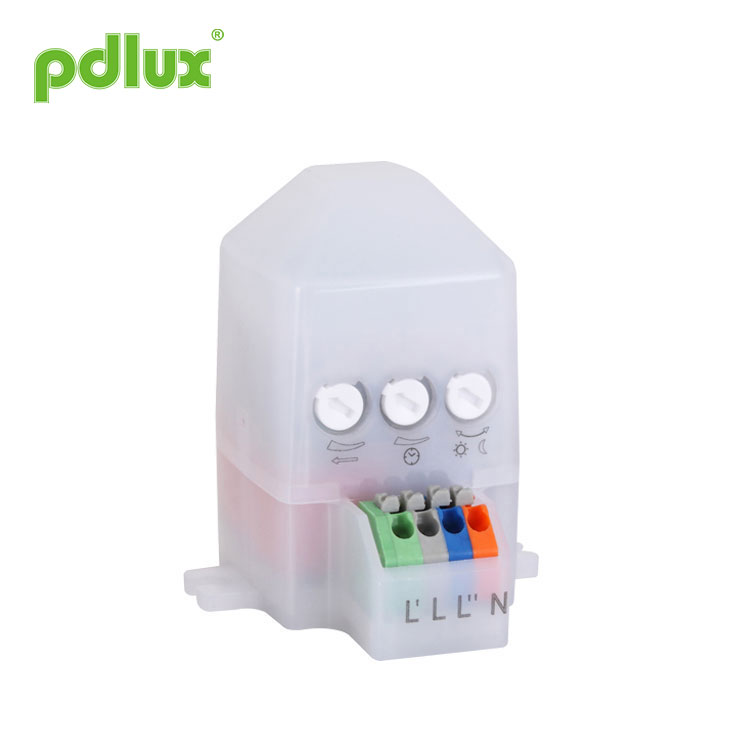

মাইক্রোওয়েভ মোশন ডিটেক্টর
মাইক্রোওয়েভ মোশন ডিটেক্টর হল একটি উচ্চ-নির্ভুল ডিজিটাল মাইক্রোওয়েভ সেন্সর যার সনাক্তকরণের পরিসীমা 360° এবং কাজের ফ্রিকোয়েন্সি 5.8GHz। এটি ডপলার নীতির উপর ভিত্তি করে যা নির্গত এবং গ্রহণকে একীভূত করে। এটি MCU (মাইক্রো কন্ট্রোল ইউনিট) গ্রহণ করে যা এর নির্ভুলতা ব্যাপকভাবে বৃদ্ধি করে এবং এর ফল্ট রেট হ্রাস করে। এটি চেহারায় সূক্ষ্ম এবং গঠনে কমপ্যাক্ট।
মডেল:PD-MV1017A
অনুসন্ধান পাঠান
মাইক্রোওয়েভ মোশন ডিটেক্টর
এটি একটি উচ্চ-নির্ভুল ডিজিটাল মাইক্রোওয়েভ সেন্সর যার সনাক্তকরণের পরিসীমা 360° এবং কাজের ফ্রিকোয়েন্সি 5.8GHz। এটি ডপলার নীতির উপর ভিত্তি করে যা নির্গত এবং গ্রহণকে একীভূত করে। এটি MCU (মাইক্রো কন্ট্রোল ইউনিট) গ্রহণ করে যা এর নির্ভুলতা ব্যাপকভাবে বৃদ্ধি করে এবং এর ফল্ট রেট হ্রাস করে। এটি চেহারায় সূক্ষ্ম এবং স্ট্রুতে কমপ্যাক্টশিল্প এটি স্বাধীনভাবে লোডের সাথে সংযুক্ত হতে পারে বা গ্লাস বা প্লাস্টিকের তৈরি ল্যাম্পশেড দিয়ে আলোর ভিতরে সহজেই ইনস্টল করা যেতে পারে। নিরাপত্তা সুরক্ষা বা শক্তি সঞ্চয়ের জন্য এটি প্যাসেজওয়ে, ওয়াশরুম, লিফট, গৃহস্থালি বা অন্যান্য পাবলিক এলাকায় ব্যাপকভাবে প্রয়োগ করা হয়। এটি বেশ কয়েকটি প্রযুক্তিগত পেটেন্টের জন্য প্রযোজ্য এবং আপনার বুদ্ধিমান জীবনযাপনের জন্য উপযুক্ত পছন্দ।
 |
EN 61058-1:2002+A2:2008 EN 50317:2002 EN 301 489-1 V1.8.1(2008-04) EN 301 489-3 V1.4.1(2002-08) EN 300 440-1 V1.5.1(2009-03) EN 300 440-2 V1.3.1(2009-03) |
বৈশিষ্ট্য
1.অ-বিকিরণ ক্ষতি: এর ট্রান্সমিটার শক্তি 0.3mW এর চেয়ে কম, যা মানবদেহের কোন ক্ষতি করে না।
2. নির্ভরযোগ্য এবং স্থিতিশীল কর্মক্ষমতা: এটি ডিজিটাল প্রক্রিয়াকরণে আরসি ফিল্টারিং এবং ডিজিটাল ফিল্টারিং প্রয়োগ করে। এটি ডিজিটাল জিরো ট্রিগার প্রযুক্তিও ব্যবহার করে, অর্থাৎ, জিরো পয়েন্টে এটি স্বয়ংক্রিয়-সংযুক্ত বা স্বয়ংক্রিয়-বিচ্ছিন্ন হবে। এটি আউটপুট নিয়ন্ত্রণ করতে টাইকো হাই-পাওয়ার রিলে ব্যবহার করে, যা এর নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে। এটি 100-240V/AC তে স্থিতিশীল কর্মক্ষমতা নিশ্চিত করতে পাওয়ার ম্যানেজমেন্ট চিপ গ্রহণ করে।
3.রিমোট সেটিং: এটি রিমোট ফাংশন দিয়ে ডিজাইন করা হয়েছে, অর্থাৎ, আপনি আপনার ব্যবহারিক প্রয়োজনে potentiometer বা রিমোট কন্ট্রোলার দ্বারা এর ফাংশন প্রিসেট করতে পারেন।
স্পেসিফিকেশন
|
পাওয়ার উত্স: 100-240V/AC পাওয়ার ফ্রিকোয়েন্সি: 50/60Hz ট্রান্সমিশন পাওয়ার: <0.3mW গ্ম: 2400W/10A, সর্বোচ্চ, টাংস্টেন(cosφ=1)(220-240V/AC) 600W/5A, সর্বোচ্চ, ফ্লুরোসেন্ট(cosφ=0.5)(220-240V/AC) 1200W/10A,ম্যাক্স,টাংস্টেন(cosφ=1)(100-130V/AC) 300W/5A, সর্বোচ্চ, ফ্লুরোসেন্ট(cosφ=0.5)(100-130V/AC) কাজের তাপমাত্রা: -15°C~+70°C |
সুরক্ষা স্তর: IP20, ক্লাস II ইনস্টলেশন সিট: বাড়ির ভিতরে, সিলিং মাউন্ট করা HF সিস্টেম: 5.8GHz CW বৈদ্যুতিক তরঙ্গ, ISM ব্যান্ড সনাক্তকরণ কোণ: 360° সনাক্তকরণ পরিসীমা: 1-11m (ব্যাসার্ধ।) (নিয়ন্ত্রণযোগ্য) সময় নির্ধারণ: 8 সেকেন্ড-12 মিনিট, (নিয়ন্ত্রণযোগ্য) আলো-নিয়ন্ত্রণ: 10-1000LUX, (নিয়ন্ত্রণযোগ্য) পাওয়ার খরচ: প্রায় 0.5W |
সেন্সর তথ্য
অ্যাপ্লিকেশন
মাইক্রোওয়েভ কাঁচ, প্লাস্টিক এবং কাঠের মধ্যে প্রবেশ করতে পারে, এইভাবে কাঁচ, প্লাস্টিক বা কাঠের নির্দিষ্ট পুরুত্বের তৈরি ছায়ার ভিতরে মাইক্রোওয়েভ সেন্সর ইনস্টল করা যেতে পারে। উদাহরণ স্বরূপ, লাইটিং-এ অ্যাপ্লিকেশন, শুধুমাত্র নীচের দেখানো মত সংযোগ করলেই আপনি সাধারণ আলোগুলিকে স্বয়ংক্রিয় সংবেদনশীল আলোতে পরিবর্তন করতে পারবেন।
|
সংযোগ মোড এক: শক্তির সাথে N, L সংযোগ করুন; লোডের সাথে N, L' সংযোগ করুন। লোডটিকে L'-এর সাথে সংযুক্ত করুন, সিগন্যাল শনাক্ত হলে লোড কাজ করবে এবং নিম্নলিখিত সংকেত না থাকলে প্রিসেট বিলম্বের সময় কাজ করা বন্ধ করে দেবে। |
সংযোগ মোড দুই: শক্তির সাথে N, L সংযোগ করুন; লোডের সাথে N, L '' সংযোগ করুন। লোডটিকে L ''-এর সাথে সংযুক্ত করুন, লোড কাজ করবে，যখন সংকেত সনাক্ত করা হয়, লোড কাজ করা বন্ধ করে দেয়। |
বন্ধুত্বপূর্ণ অনুস্মারক: দুটি বা ততোধিক মাইক্রোওয়েভ একসাথে ইনস্টল করার সময়, আপনাকে একটি থেকে 4 মিটার দূরে রাখতে হবে, অন্যথায় তাদের মধ্যে হস্তক্ষেপ ত্রুটি প্রতিক্রিয়ার দিকে নিয়ে যাবে।
| (1) সনাক্তকরণ পরিসীমা সেটিং (সংবেদনশীলতা) | |
|
2.5 মিটার উচ্চতায় ইনস্টল করার সময় মাটিতে মোটামুটিভাবে বৃত্তের ঢালাইয়ের ব্যাসার্ধকে চিহ্নিত করতে ব্যবহৃত শব্দটি সনাক্তকরণ পরিসর। গিঁটটিকে সম্পূর্ণ ঘড়ির কাঁটার বিপরীত দিকে ঘুরানোর জন্য সর্বনিম্ন পরিসীমা, সম্পূর্ণ ঘড়ির কাঁটার দিকে সর্বাধিক। |
|
বিঃদ্রঃ:উপরের শনাক্তকরণের পরিসীমা এমন একজন ব্যক্তির ক্ষেত্রে অর্জিত হয় যিনি 1.6m ~ 1.7 মিটার লম্বা এবং মধ্যম ফিগার 1.0 ~ 1.5m/সেকেন্ড গতিতে চলে। যদি ব্যক্তির উচ্চতা, চিত্র এবং চলন্ত গতি পরিবর্তিত হয় তবে সনাক্তকরণের পরিসীমাও পরিবর্তিত হবে। বিজ্ঞপ্তি:এই পণ্যটি ব্যবহার করার সময়, অনুগ্রহ করে সংবেদনশীলতা (সনাক্তকরণের পরিসর) একটি উপযুক্ত মানের সাথে সামঞ্জস্য করুন তবে ফুঁ দেওয়া পাতা এবং পর্দা, ছোট প্রাণী বা প্রাণীদের দ্বারা ভুল গতির সহজ সনাক্তকরণের কারণে অস্বাভাবিক প্রতিক্রিয়া এড়াতে সর্বোচ্চ। পাওয়ার গ্রিড এবং বৈদ্যুতিক সরঞ্জামের হস্তক্ষেপ। উপরে উল্লিখিত সমস্ত ত্রুটি প্রতিক্রিয়া হতে হবে. যখন পণ্যটি স্বাভাবিকভাবে কাজ করে না, অনুগ্রহ করে যথাযথভাবে সংবেদনশীলতা কমানোর চেষ্টা করুন এবং তারপরে এটি পরীক্ষা করুন। মানব আন্দোলন সেন্সর আনয়নের কারণ হবে, তাই আপনি যখন ফাংশন পরীক্ষার অধীনে থাকবেন, অনুগ্রহ করে আনয়ন অঞ্চলটি ছেড়ে দিন এবং প্রতিরোধ করার জন্য আন্দোলন করবেন না। সেন্সর ক্রমাগত কাজ. বন্ধুত্বপূর্ণ অনুস্মারক:দুটি বা ততোধিক মাইক্রোওয়েভ একসাথে ইনস্টল করার সময়, আপনাকে একটি থেকে 4 মিটার দূরে রাখতে হবে, অন্যথায় তাদের মধ্যে হস্তক্ষেপ ত্রুটি প্রতিক্রিয়ার দিকে নিয়ে যাবে।
|
|
| (2) সময় নির্ধারণ | |
|
এটি 8 সেকেন্ড (পুরোপুরি ঘড়ির কাঁটার বিপরীত দিকে ঘুরুন) থেকে 12 মিনিট (পুরোপুরি ঘড়ির কাঁটার দিকে ঘুরুন) পর্যন্ত সংজ্ঞায়িত করা যেতে পারে। এই সময় অতিবাহিত হওয়ার আগে সনাক্ত করা যেকোন আন্দোলন টাইমার পুনরায় চালু করবে। সনাক্তকরণ পরিসীমা সামঞ্জস্য করার জন্য এবং হাঁটার পরীক্ষা সম্পাদনের জন্য সবচেয়ে কম সময় নির্বাচন করার সুপারিশ করা হয়। |
|
বিঃদ্রঃ:আলো স্বয়ংক্রিয়ভাবে বন্ধ হয়ে গেলে, সেন্সরটি অন্য আন্দোলন সনাক্ত করতে প্রস্তুত হওয়ার আগে 1 সেকেন্ড সময় লাগবে, অর্থাৎ, শুধুমাত্র 1 সেকেন্ড পরে সনাক্ত করা সংকেত আলোটি স্বয়ংক্রিয়ভাবে চালু হতে পারে। এটি মূলত সংকেত সনাক্ত করার মুহূর্ত থেকে বিলম্বের সময় সামঞ্জস্য করার জন্য এবং হালকা স্বয়ংক্রিয়-অফ হওয়া পর্যন্ত হালকা স্বয়ংক্রিয়-অন করার জন্য। আপনি আপনার ব্যবহারিক প্রয়োজনে বিলম্বের সময় নির্ধারণ করতে পারেন। কিন্তু আপনি শক্তি সাশ্রয়ের জন্য বিলম্বের সময় কমিয়ে আনবেন, যেহেতু মাইক্রোওয়েভ সেন্সরটি ক্রমাগত সেন্সিং করার কাজ করে, অর্থাৎ, বিলম্বের সময় শেষ হওয়ার আগে সনাক্ত করা যে কোনও আন্দোলন টাইমারটি পুনরায় চালু করবে এবং আলো জ্বলতে থাকবে। সনাক্তকরণ পরিসরে মানুষ থাকলেই।
|
|
| (3) লাইট-কন্ট্রোল সেটিং | |
|
এটি 10~1000 LUX এর পরিসরে সংজ্ঞায়িত করা যেতে পারে। ঘড়ির কাঁটার বিপরীতে গাঁটটিকে সম্পূর্ণরূপে ঘুরানোর জন্য প্রায় 10 লাক্স, সম্পূর্ণরূপে ঘড়ির কাঁটা প্রায় 1000 লাক্স৷ সনাক্তকরণ জোন সামঞ্জস্য করার সময় এবং দিনের আলোতে হাঁটার পরীক্ষাটি সম্পাদন করার সময়, আপনাকে সম্পূর্ণরূপে ঘড়ির কাঁটার দিকে ঘুরতে হবে৷ |
|
|
|
|
সেটিং পদ্ধতি দুই: রিমোট কন্ট্রোল চালু: চালু চাপুন, সংযুক্ত লোডটি 6 ঘন্টার জন্য কাজ করতে থাকবে এবং তারপর স্বয়ংক্রিয়ভাবে অটো মোডে চালু হবে। বন্ধ: বন্ধ চাপুন, সংযুক্ত লোডটি 6 ঘন্টার জন্য বন্ধ থাকবে এবং তারপর স্বয়ংক্রিয়ভাবে অটো মোডে চালু হবে। অটো: অটো চাপুন, সেন্সর অটো-ডিটেক্টিং মোডে প্রবেশ করে, অর্থাৎ, যখন সংকেত সনাক্ত করা হয় এবং পরিবেষ্টিত আলোর তীব্রতা প্রিসেট মানের থেকে কম হয়, লোড কাজ করে। |
|
বন্ধুত্বপূর্ণ অনুস্মারক:এর কার্যকারিতা সংজ্ঞায়িত করার জন্য দুটি পদ্ধতি রয়েছে এবং শেষ সংজ্ঞাটি কার্যকর হবে এবং সেন্সর পুনরায় চালু হলেও বৈধ হবে।
1, দোলনা বস্তুতে ইনস্টল করা ত্রুটি প্রতিক্রিয়ার দিকে পরিচালিত করবে।
2, বাতাস দ্বারা প্রস্ফুটিত কাঁপানো পর্দা ত্রুটি প্রতিক্রিয়ার দিকে পরিচালিত করবে। ইনস্টল করার জন্য উপযুক্ত জায়গা নির্বাচন করুন.
3, ট্রাফিক ব্যস্ত যেখানে ইনস্টল করা হচ্ছে ত্রুটি প্রতিক্রিয়া হতে হবে.
4, কাছাকাছি কিছু সরঞ্জাম দ্বারা উত্পাদিত স্ফুলিঙ্গ ত্রুটি প্রতিক্রিয়া হতে হবে.
দোষ এবং সমাধান
| দোষ | ব্যর্থতার কারণ | সমাধান |
| লোড কাজ করতে ব্যর্থ হয়. | আলো-আলোকসজ্জা ভুলভাবে সেট করা হয়েছে। | লোডের সেটিং সামঞ্জস্য করুন। |
| লোড ভেঙ্গে গেছে। | লোড পরিবর্তন করুন। | |
| বিদ্যুৎ বন্ধ। | পাওয়ার চালু করুন। | |
| লোড সব সময় কাজ করে. | সনাক্তকরণের অঞ্চলে একটি অবিচ্ছিন্ন সংকেত রয়েছে। | সনাক্তকরণ এলাকার সেটিংস পরীক্ষা করুন। |
| লোড কাজ করে যখন কোন গতি সংকেত সনাক্ত করা হয় না। | বাতিটি ভালভাবে ইনস্টল করা নেই যাতে সেন্সর নির্ভরযোগ্য সংকেত সনাক্ত করতে ব্যর্থ হয়। | ইনস্টলেশনের জায়গাটি পুনরায় সামঞ্জস্য করুন। |
| চলমান সংকেত সেন্সর দ্বারা সনাক্ত করা হয় (দেয়ালের পিছনে আন্দোলন, ছোট বস্তুর চলাচল ইত্যাদি) | সনাক্তকরণ এলাকার সেটিংস পরীক্ষা করুন। | |
| যখন গতি সংকেত সনাক্ত করা হয় তখন লোড কাজ করতে ব্যর্থ হয়। | গতির গতি খুব দ্রুত বা সংজ্ঞায়িত সনাক্তকরণ এলাকা খুব ছোট। | সনাক্তকরণ এলাকার সেটিংস পরীক্ষা করুন। |
● অনুগ্রহ করে পেশাদার ইনস্টলেশনের সাথে নিশ্চিত করুন।
● নিরাপত্তার উদ্দেশ্যে, অনুগ্রহ করে ইনস্টলেশন এবং অপসারণের ক্রিয়াকলাপগুলির আগে পাওয়ার বন্ধ করুন৷
● অনুপযুক্ত অপারেশন দ্বারা সৃষ্ট কোনো ক্ষতি, প্রস্তুতকারক কোনো দায়িত্ব গ্রহণ করে না।
আমরা পণ্যের গুণমান এবং নির্ভরযোগ্যতা প্রচার করতে প্রতিশ্রুতিবদ্ধ, তবে, সমস্ত ইলেকট্রনিক উপাদানের অকার্যকর হওয়ার কিছু সম্ভাবনা রয়েছে, যা কিছু সমস্যা সৃষ্টি করবে। ডিজাইন করার সময়, আমরা অপ্রয়োজনীয় ডিজাইনের দিকে মনোযোগ দিয়েছি এবং নিরাপত্তা গ্রহণ করেছি। কোন ঝামেলা এড়াতে কোটা।
এই নির্দেশ, আমাদের অনুমতি ছাড়া, অন্য কোন উদ্দেশ্যে অনুলিপি করা উচিত নয়.হট ট্যাগ: মাইক্রোওয়েভ মোশন ডিটেক্টর, চীন, প্রস্তুতকারক, সরবরাহকারী, কারখানা, পাইকারি, কাস্টমাইজড
