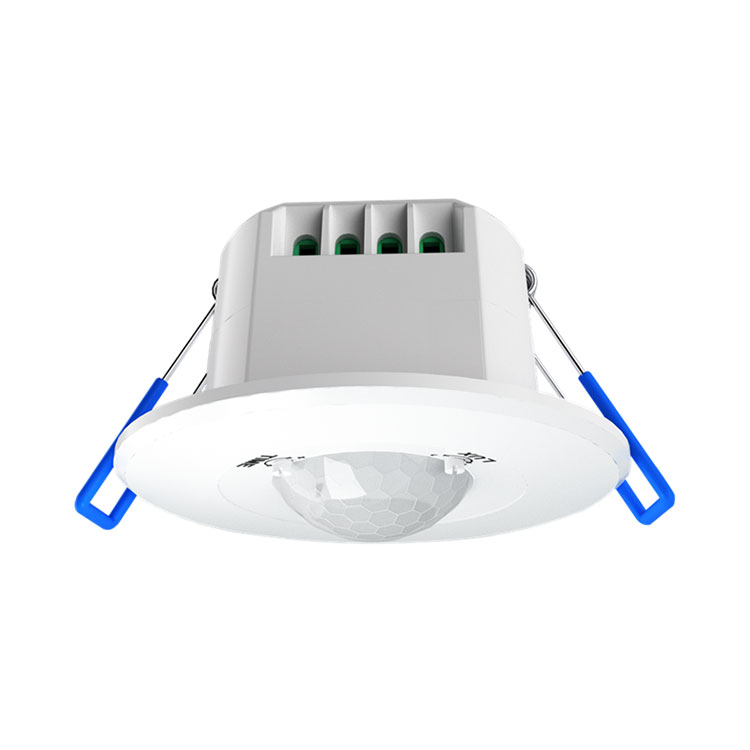

PD-PIR601 সিরিজ ইনফ্রারেড সেন্সর নির্দেশনা

সারসংক্ষেপ
মৌলিক সংস্করণ: PD-PIR601B, PD-PIR601P
এই পণ্যটি একটি নতুন ধরনের শক্তি-সাশ্রয়ী আলোর সুইচ যা উচ্চ-সংবেদনশীলতা ডিটেক্টর ব্যবহার করে; এটি অটোমেশন, সুবিধা, নিরাপত্তা, শক্তি সঞ্চয় এবং ব্যবহারিক ব্যবহারকে একীভূত করে; একটি বড় আকারের সনাক্তকরণ এলাকাটি উপরের এবং নীচের, বাম এবং ডান পরিষেবা অঞ্চলগুলির সমন্বয়ে গঠিত; মানবদেহ দ্বারা নির্গত ইনফ্রারেড শক্তি নিয়ন্ত্রণ সংকেত উত্স হিসাবে ব্যবহৃত হয়, যখন কেউ সনাক্তকরণ এলাকায় প্রবেশ করে, তখন এটি অবিলম্বে নিয়ন্ত্রিত লোড শুরু করতে পারে; এটি স্বয়ংক্রিয়ভাবে দিন এবং রাত সনাক্ত করতে পারে; এটি ইনস্টল করা সহজ এবং এর বিস্তৃত পরিসর রয়েছে।

জিরো-ক্রসিং সংস্করণ: PD-PIR601B-Z, PD-PIR601P-Z
মৌলিক সংস্করণের ফাংশনের উপর ভিত্তি করে, সুইচের তথ্য সঠিকভাবে গণনা করতে MCU ব্যবহার করা হয় এবং সাইন ওয়েভের শূন্য বিন্দুতে রিলে চালু করার জন্য নিয়ন্ত্রণ করা হয়। এটিতে শক্তিশালী অ্যান্টি-ইম্যাক্ট কারেন্ট ক্ষমতা রয়েছে, যাতে প্রতিটি লোড সাইন ওয়েভের জিরো পয়েন্টের সাথে সংযুক্ত থাকে। ঢেউ বর্তমান সমস্যা সাইন তরঙ্গ উচ্চ ভোল্টেজ মধ্যে প্রচলিত নিয়ন্ত্রণ মোড এড়ান, বিশেষ করে লোড উচ্চ ভোল্টেজ ক্ষতি রিলে প্রভাব অধীনে একটি বড় ক্ষমতা ক্যাপাসিটর রয়েছে, প্রচলিত পণ্য তুলনীয় নয়. যে কোনো ধরনের লোড সংযুক্ত করা যেতে পারে। দিনরাত শনাক্ত করুন; এটি ইনস্টল করা সহজ এবং এর বিস্তৃত পরিসর রয়েছে।

স্পেসিফিকেশন
পাওয়ার উত্স: 220-240VAC
পাওয়ার ফ্রিকোয়েন্সি: 50/60Hz
আলো-নিয়ন্ত্রণ: <10LUX~2000LUX (নিয়ন্ত্রণযোগ্য)

PD-PIR601B:
রেট লোড: 800W Max.tungsten
150W Max.fluorescent & LED
সময় নির্ধারণ: ন্যূনতম: 8±3 সেকেন্ড সর্বোচ্চ: 7±2 মিনিট (নিয়ন্ত্রণযোগ্য)
সনাক্তকরণ পরিসীমা: 3 x 5 মি (ব্যাসার্ধ।)
সনাক্তকরণ কোণ: ডিম্বাকৃতি

PD-PIR601B-Z:

সমস্ত লোড: 1200W সর্বোচ্চ।
সময় নির্ধারণ: 8±3 সেকেন্ড সর্বোচ্চ: 7±2 মিনিট (নিয়ন্ত্রণযোগ্য)
সনাক্তকরণ পরিসীমা: 3 x 5 মি (ব্যাসার্ধ।)
সনাক্তকরণ কোণ: ডিম্বাকৃতি

সেন্স মোশন স্পিড: 0.6~1.5m/s
ইনস্টলেশন উচ্চতা: 2.5-4.5 মি
কাজের তাপমাত্রা: -10°C~+40°C

PD-PIR601P:
রেট লোড: 800W Max.tungsten
150W Max.fluorescent & LED
সময় নির্ধারণ: ন্যূনতম: 8±3 সেকেন্ড সর্বোচ্চ: 7±2 মিনিট (নিয়ন্ত্রণযোগ্য)
সনাক্তকরণ পরিসীমা: 5 x 5 মি (ব্যাসার্ধ।)
সনাক্তকরণ কোণ: বৃত্তাকার

PD-PIR601P-Z:

সমস্ত লোড: 1200W সর্বোচ্চ।
সময় নির্ধারণ: 10 সেকেন্ড-12 মিনিট (নিয়ন্ত্রণযোগ্য)
সনাক্তকরণ পরিসীমা: 5 x 5 মি (ব্যাসার্ধ।)
সনাক্তকরণ কোণ: বৃত্তাকার

বিঃদ্রঃ
1. সনাক্তকরণ দূরত্বের পরিবেষ্টিত তাপমাত্রা 22-24℃, এবং তাপমাত্রা বৃদ্ধির সাথে সাথে সনাক্তকরণের দূরত্ব হ্রাস পায়;
2. ইনস্টলেশন উচ্চতা ভিন্ন, সনাক্তকরণ দূরত্ব ব্যাসার্ধ ভিন্ন। এই পণ্যটি 2.5-4.5 মিটার উচ্চতায় ইনস্টল করার পরামর্শ দেওয়া হয় এবং আপনি বিশেষ পরিস্থিতিতে এটি 6 মিটারে বাড়ানোর চেষ্টা করতে পারেন;
3. 601B-Z এবং 601P-Z হল ডিজিটাল সিস্টেম কন্ট্রোল, উন্নতির জন্য অতিরিক্ত জায়গা সহ। গ্রাহকের চাহিদা অনুযায়ী সংবেদনশীলতা আপগ্রেড করা যেতে পারে; যৌথ নিয়ন্ত্রণ পোর্ট এবং পি পোর্ট যোগ করা যেতে পারে; বিলম্ব সময় প্রয়োজন হিসাবে আপগ্রেড করা যেতে পারে.

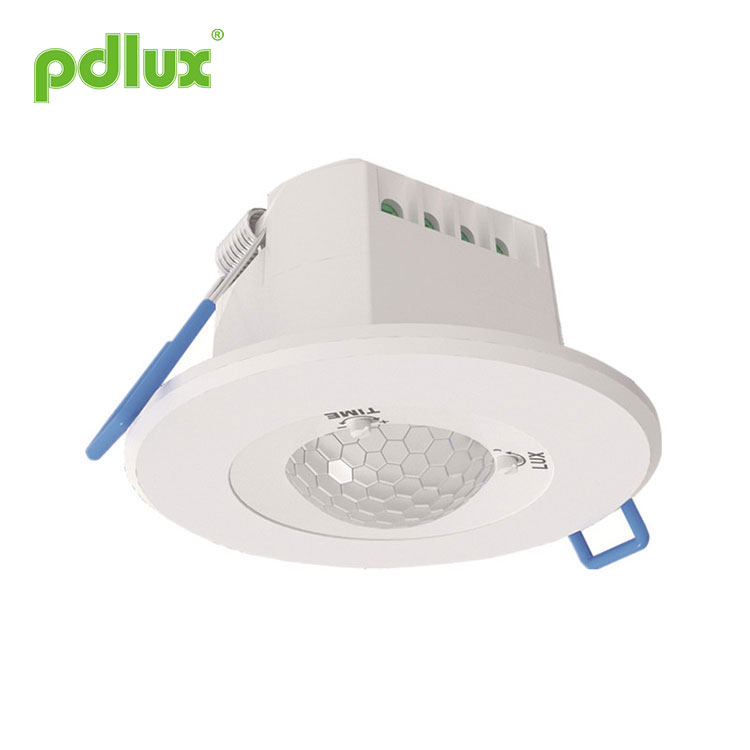

সেটিং পদ্ধতি: potentiometer
আপনার প্রয়োজন মেটানোর আগে মানগুলি সামঞ্জস্য করতে সময় লাগতে পারে।
(1) লাইট-কন্ট্রোল সেটিং
কর্মক্ষম আলোকসজ্জা মান <10-2000LUX এর পরিসরে সামঞ্জস্য করা যেতে পারে।
সর্বনিম্ন যখন ঘড়ির কাঁটার বিপরীত দিকে ঘোরে এবং সর্বাধিক যখন ঘড়ির কাঁটার শেষ দিকে ঘোরে।
(2) সময় সেটিং
সর্বনিম্ন যখন ঘড়ির কাঁটার বিপরীত দিকে ঘোরে এবং সর্বাধিক যখন ঘড়ির কাঁটার শেষ দিকে ঘোরে।

PD-PIR601B:ন্যূনতম: 8±3 সেকেন্ড সর্বোচ্চ: 7±2 মিনিট (নিয়ন্ত্রণযোগ্য)
PD-PIR601B-Z:8±3 সেকেন্ড সর্বোচ্চ: 7±2মিনিট (নিয়ন্ত্রণযোগ্য)
PD-PIR601P:ন্যূনতম: 8±3 সেকেন্ড সর্বোচ্চ: 7±2 মিনিট (নিয়ন্ত্রণযোগ্য)
PD-PIR601P-Z:10 সেকেন্ড-12 মিনিট (নিয়ন্ত্রণযোগ্য)

দ্রষ্টব্য: আলো বন্ধ হওয়ার পরে, এটি আবার অনুধাবন করার আগে প্রায় 1 সেকেন্ড অপেক্ষা করতে হবে। এই সময় অতিবাহিত হওয়ার পরে একটি সংকেত শনাক্ত করা হলেই আলো জ্বলবে।

বিলম্ব সামঞ্জস্যের সঠিক ব্যবহার: সেন্সর মানুষের গতিবিধি শনাক্ত করার পরে আলো জ্বালানো থেকে স্বয়ংক্রিয়ভাবে আলো নিভিয়ে দিতে বিলম্বের সময় সামঞ্জস্য করতে ব্যবহৃত হয়। ব্যবহারকারীরা প্রকৃত চাহিদা অনুযায়ী সামঞ্জস্য করতে পারেন। যেহেতু ইনফ্রারেড সেন্সর পণ্যগুলির ক্রমাগত সেন্সিং ফাংশন রয়েছে, সংক্ষেপে, বিলম্বের সময় শেষ হওয়ার আগে সেন্সর যেকোন সময়ই সিস্টেমটি রি-টাইমিং করবে। যতক্ষণ মানুষ শনাক্তকরণ সীমার মধ্যে চলে যাবে ততক্ষণ আলো নিভে যাবে না। তাই, ব্যবহারকারীদের শক্তি বাঁচাতে যতটা সম্ভব কম বিলম্বের সময় সামঞ্জস্য করার চেষ্টা করার পরামর্শ দেওয়া হয়।

সেন্সর তথ্য

সংযোগ - তারের চিত্র
সঠিক চিত্র অনুযায়ী লাইন সংযোগ করুন
এল - লাইভ তার;
N - নিরপেক্ষ তার;
L' - লোড তারের;
শক্তি দিয়ে L এবং N সংযোগ করুন;
লোডের সাথে L` এবং N সংযোগ করুন।

স্থাপন
পাওয়ার বন্ধ করুন।
পাওয়ার কর্ড এবং কন্ট্রোল কর্ডে থ্রেডেড টিউবটি ঢোকান।
তারের ডায়াগ্রাম অনুযায়ী সেন্সরে পাওয়ার সাপ্লাই এবং লোড সংযোগ করুন।

মন্তব্য
ইলেকট্রিশিয়ান বা অভিজ্ঞ মানুষ এটি ইনস্টল করতে পারেন।
অস্থির বস্তুগুলিকে ইনস্টলেশনের ভিত্তি-মুখ হিসাবে বিবেচনা করা যায় না।
সনাক্তকরণ উইন্ডোর সামনে সনাক্তকরণকে প্রভাবিত করে এমন কোনও বাধা বা অস্থির বস্তু থাকা উচিত নয়।
বায়ুর তাপমাত্রা পরিবর্তন অঞ্চলের কাছে এটি ইনস্টল করা এড়িয়ে চলুন যেমন: এয়ার কন্ডিশন, সেন্ট্রাল হিটিং ইত্যাদি।
যদি আপনি ইনস্টলেশনের পরে অসুবিধা খুঁজে পান তবে আপনার নিরাপত্তার জন্য কেসটি খুলবেন না।

1, দোলনা বস্তুতে ইনস্টল করা ত্রুটি প্রতিক্রিয়ার দিকে পরিচালিত করবে।
2, বাতাস দ্বারা প্রস্ফুটিত কাঁপানো পর্দা ত্রুটি প্রতিক্রিয়ার দিকে পরিচালিত করবে। ইনস্টল করার জন্য উপযুক্ত জায়গা নির্বাচন করুন.
3, ট্রাফিক ব্যস্ত যেখানে ইনস্টল করা হচ্ছে ত্রুটি প্রতিক্রিয়া হতে হবে.
4, কাছাকাছি কিছু সরঞ্জাম দ্বারা উত্পাদিত স্ফুলিঙ্গ ত্রুটি প্রতিক্রিয়া হতে হবে.

● অনুগ্রহ করে পেশাদার ইনস্টলেশনের সাথে নিশ্চিত করুন।
● নিরাপত্তার উদ্দেশ্যে, অনুগ্রহ করে ইনস্টলেশন এবং অপসারণের ক্রিয়াকলাপগুলির আগে পাওয়ার বন্ধ করুন৷
● অনুপযুক্ত অপারেশন দ্বারা সৃষ্ট কোন ক্ষতি, প্রস্তুতকারক কোন দায়িত্ব গ্রহণ করে না.

এই ম্যানুয়ালটি পণ্য প্রোগ্রামিংয়ের বিষয়বস্তু, আমরা আপনাকে আলাদাভাবে অবহিত করব না। কোম্পানির অনুমতি ব্যতীত অন্য কোনো উদ্দেশ্যে নির্দেশ ম্যানুয়ালটির বিষয়বস্তু অনুলিপি করা কঠোরভাবে নিষিদ্ধ।
