24GHz হোম সিকিউরিটি ইনট্রুশন রাডার সেন্সর
Pdlux 30 বছরেরও বেশি সময় ধরে 24GHz হোম সিকিউরিটি ইনট্রুশন রাডার সেন্সরে বিশেষায়িত করে। এই সেন্সরটি একটি কমপ্যাক্ট মডিউল যা অঙ্গভঙ্গি-ভিত্তিক অ-যোগাযোগ নিয়ন্ত্রণের জন্য একটি MCU-এর সাথে একটি মিলিমিটার-তরঙ্গ সেন্সরকে একীভূত করে৷ এটি একাধিক কোণ থেকে 10-30 সেন্টিমিটারের মধ্যে হাতের তরঙ্গ সনাক্ত করে এবং সুইং কাউন্টের মাধ্যমে বিভিন্ন কমান্ড সমর্থন করে। এটি দরজা, লাইট এবং অন্যান্য ইলেকট্রনিক্স পরিচালনা করার জন্য একটি স্পর্শহীন উপায় অফার করে, এটি বাড়ির নিরাপত্তা এবং অটোমেশনের জন্য আদর্শ করে তোলে।

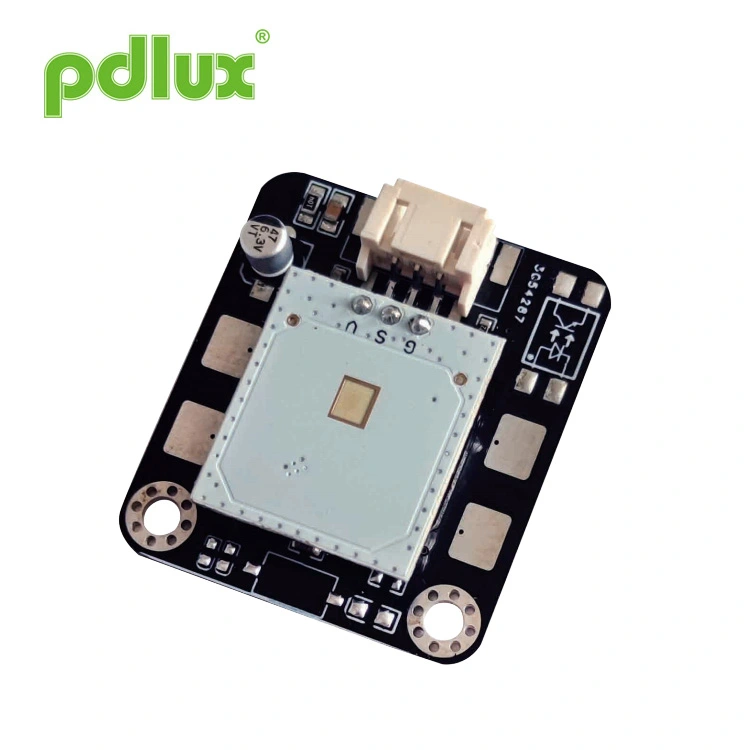

মডেল:PD-V18-M1
অনুসন্ধান পাঠান

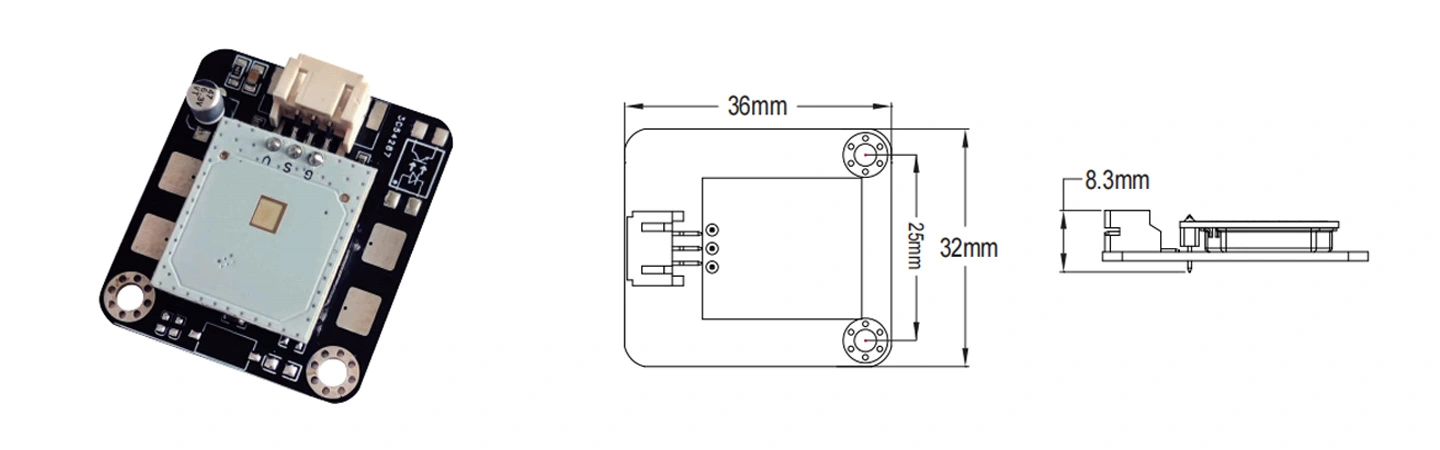

PD-V18-M1 হল একটি অ্যাপ্লিকেশন মডিউল যা একটি সুপার মিলিমিটার ওয়েভ সেন্সর এবং একটি পরিবর্ধন সার্কিট + MCU নিয়ে গঠিত
অ-যোগাযোগ নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে। এটিকে ক্লোজ-রেঞ্জ ওয়েভ সেন্সিংয়ের জন্য একটি নিয়ামক মডিউলও বলা যেতে পারে। এর আবেদন
পরিস্থিতিগুলি খুব বিস্তৃত, আপনি বৈদ্যুতিক কাজ নিয়ন্ত্রণ করতে পারেন বা আপনার হাতের তরঙ্গ দিয়ে বিভিন্ন কোণে বন্ধ করতে পারেন
10-30 সেমি, এবং আপনি সুইং সংখ্যার সাথে বিভিন্ন প্রযোজনাও তৈরি করতে পারেন। যেমন: এক দোল খোলার জন্য
বৈদ্যুতিক দরজা; আলোর ব্যবস্থা খোলার জন্য দুটি দোল।
বিশেষ করে মহামারীর বাপ্তিস্মের পরে, জনসাধারণের যোগাযোগের সুইচের প্রতি মানুষের আন্তরিক প্রতিরোধ রয়েছে। এটা এই জন্য
কারণ আমরা একটি তরঙ্গ সেন্সর সিস্টেম তৈরি করেছি, যা অনুরূপ বৈদ্যুতিক এবং ইলেকট্রনিকেও প্রয়োগ করা যেতে পারে
পণ্য, তাই আপনি কল্পনা জন্য আরো জায়গা থাকতে পারে.
এটি একটি অ্যাপ্লিকেশন মডিউল যা বিশেষভাবে অ-যোগাযোগ নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে। নকশা শুরুতে, আমরা সম্পূর্ণরূপে
বিভিন্ন পণ্যে পণ্যের প্রয়োগ বিবেচনা করা হয়, তাই আমরা বিশেষভাবে মিলিমিটার তরঙ্গ মোবাইল সেন্সর ডিজাইন করেছি
(24.125GHz) ভলিউম একটি অতি-ছোট আকারে, এবং সংকেত পরিবর্ধন সার্কিট এবং MCU একটি PCB-তে পরিকল্পনা করা হয়েছিল,
যা কম্প্যাক্ট এবং স্থিতিশীল ছিল। 10-30cm পরিসরে প্রয়োগ করা যেতে পারে এমন মডিউলগুলি বৈদ্যুতিক যন্ত্রপাতি নিয়ন্ত্রণ করতে পারে
হাতের ঢেউ দিয়ে। ব্যবহারকারীরা প্রয়োজন অনুসারে এটি বিভিন্ন পণ্যে প্রয়োগ করতে পারেন। সেন্সিং দূরত্ব কাস্টমাইজ করা যেতে পারে
গ্রাহকের চাহিদা অনুযায়ী।
| প্যারামিটার | নোট | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| সরবরাহ ভোল্টেজ | ভিসিসি | 3.0 | 5.0 | 5.2 | V |
| বর্তমান খরচ | আইসিসি | 10 | 18 | 20 | এমএ |
| আউটপুট ক্ষমতা | শীর্ষ | -30~+85 | -30~+85 | -30~+85 | ℃ |
| স্টোরেজ তাপমাত্রা | Tstg | -10 | -10 | +60 | ℃ |
| ফ্রিকোয়েন্সি সেটিং | f | 24.000 | 24.125 | 24.250 | GHz |
| বিকিরণ শক্তি (EIRP) | পাউট | <2.0 | <2.5 | <3.0 | mW |
| স্টোরেজ পরিবেষ্টিত আর্দ্রতা | 45% ~ 65% | 45% ~ 65% | 45% ~ 65% | 45% ~ 65% | আরএইচ |

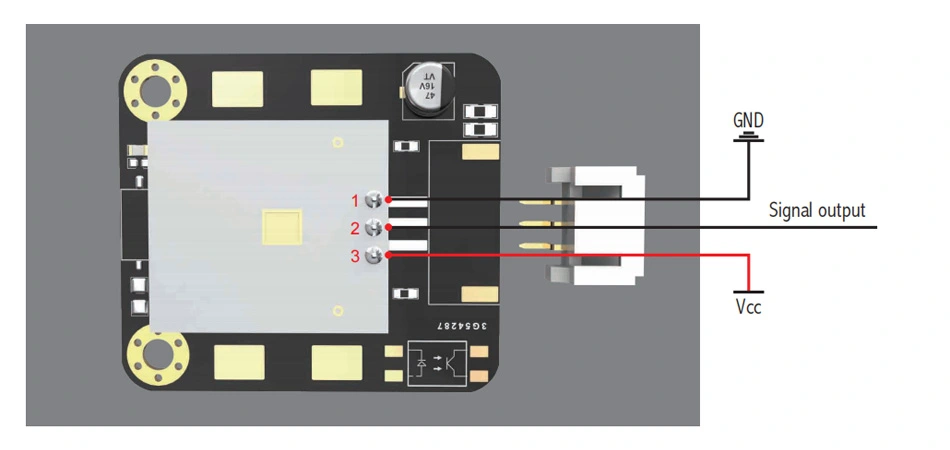

অ্যাপ্লিকেশন মডিউলের ইন্টারফেস হল একটি পিন হেডার
2.0mmx3pin এর একটি পিচ।
দ্রষ্টব্য: এই মডিউলের স্থির ভোল্টেজ হল 5V, যদি 3V তে প্রয়োগ করা হয়,
কর্মক্ষমতা পার্থক্য হতে পারে.
1. সরঞ্জামের ক্ষতি এড়াতে, যত্ন নেওয়া উচিত। ESD সুরক্ষা ব্যবস্থা গ্রহণ করা উচিত
স্টোরেজ, হ্যান্ডলিং, সমাবেশ এবং পরীক্ষার পর্যায়। এই মডিউলের রাডার অ্যান্টেনা এবং পিন স্পর্শ করবেন না এবং করবেন না
পরিমাপ করতে একটি মাল্টিমিটার দিয়ে পিন স্পর্শ করুন।
2. বাইরে ইনস্টল করা PD-V18-M1-এর জন্য, বৃষ্টিপাতের সময় ডিটেক্টর রেইনড্রপ সংকেত সনাক্ত করতে পারে। অর্থাৎ, বৃষ্টির দিনে বাইরে স্থাপিত রাডার ডিটেক্টর বৃষ্টির ফোঁটা সনাক্ত করতে পারে।
মিলিমিটার তরঙ্গ সেন্সর ব্যবহৃত হওয়ার কারণে, সেন্সরের সামনে ধাতব উপাদান ব্যবহার করা যাবে না এবং আবাসনের উপাদান হিসাবে ইঞ্জিনিয়ারিং প্লাস্টিক ব্যবহার করতে হবে। যেহেতু এটি একটি ছোট পাওয়ার সিগন্যাল ট্রান্সসিভার, তাই কেসিংয়ের পুরুত্বেও সিগন্যাল ক্ষয়করণে একটি নির্দিষ্ট ডিগ্রী পার্থক্য রয়েছে। অর্ডার দেওয়ার আগে, ব্যবহারকারীকে অবশ্যই ব্যবহারের পরিবেশ এবং প্রয়োজনীয়তাগুলি সম্পূর্ণরূপে ব্যাখ্যা করতে হবে এবং যদি প্রয়োজন হয়, যে পণ্যগুলি ইনস্টল করা দরকার তা আমাদের সরবরাহ করা যেতে পারে এবং আমরা সেগুলি তৈরি করতে পারি।
বিভিন্ন পণ্যে ব্যবহার করার সময় এই পণ্যটির প্রভাব সামান্য পরিবর্তিত হবে। ব্যবহারকারীরা সংবেদনশীলতা ট্রিমিং সহ একটি সংস্করণ অর্ডার করার জন্য অনুরোধ করতে পারেন, এবং বিশেষ প্রয়োজনীয়তাগুলি PDLUX এর সাথে আগে থেকেই ব্যাখ্যা করা যেতে পারে। ব্যবহারকারীর বিভিন্ন প্রয়োজনীয়তা অনুসারে বিভিন্ন সেন্সর এবং সফ্টওয়্যার অ্যালগরিদম নির্বাচন করা যেতে পারে।
এই মডিউলটি একটি 3V-5V হস্তক্ষেপ-মুক্ত ডিসি পাওয়ার সাপ্লাইতে কাজ করতে পারে।
কি ঘটতে পারে:সনাক্তকরণ সীমার মধ্যে চলমান বস্তুর অনুপস্থিতিতে, পরীক্ষিত ভুল অপারেশন সাধারণত হস্তক্ষেপের একটি শক্তিশালী উত্স দ্বারা সৃষ্ট হয়। উদাহরণস্বরূপ, সিরিজে পাওয়ার কর্ডের মাধ্যমে হস্তক্ষেপ; উদাহরণস্বরূপ, মোবাইল ফোন থেকে হস্তক্ষেপ; উদাহরণস্বরূপ, ঢালাই মেশিন ঢালাই করার সময় চাপ দ্বারা সৃষ্ট শক্তিশালী হস্তক্ষেপ। উপস্থিতি জন্য হস্তক্ষেপ উপরোক্ত উত্স দুবার চেক করুন.
উপরের অনুস্মারকগুলি মনোযোগ সহকারে পড়া এবং বোঝার আশা করা হচ্ছে।
